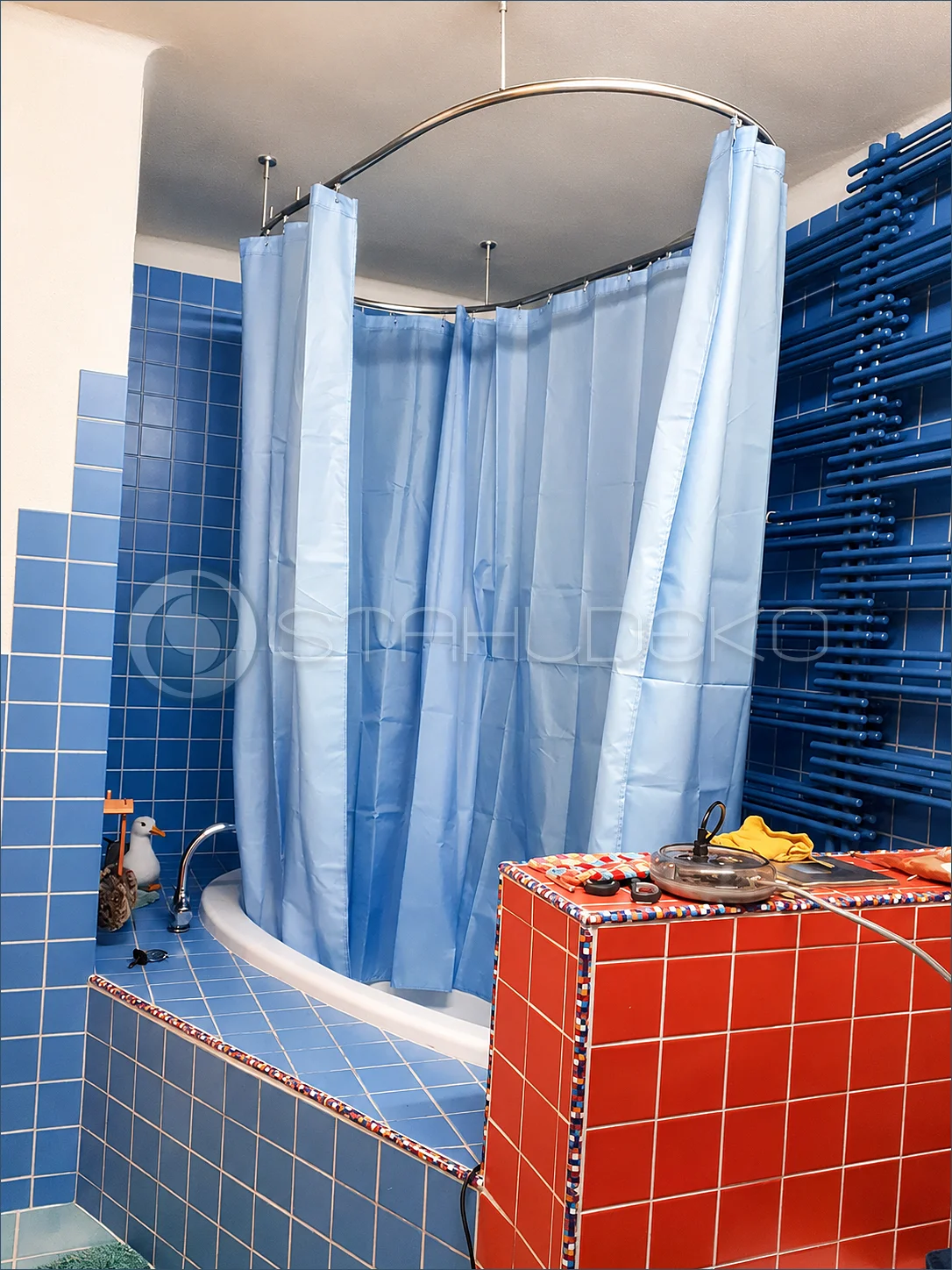

Ovale Duschvorhangstange mit Innenlauf – flexibel konfigurierbar

Diese ovale Duschvorhangstange verbindet eine hochwertige, klare Optik mit einer technisch durchdachten Innenlauf-Konstruktion. Das Aluminiumprofil mit 20 mm Durchmesser wird als Oval in einem Stück gebogen und nur an einer Stelle mit einem Profilverbinder geschlossen. Dadurch kann der Duschvorhang über den gesamten Umfang der Stange störungsfrei bewegt werden – unabhängig davon, ob die Befestigung ausschließlich an der Decke oder kombiniert an Wand und Decke erfolgt.

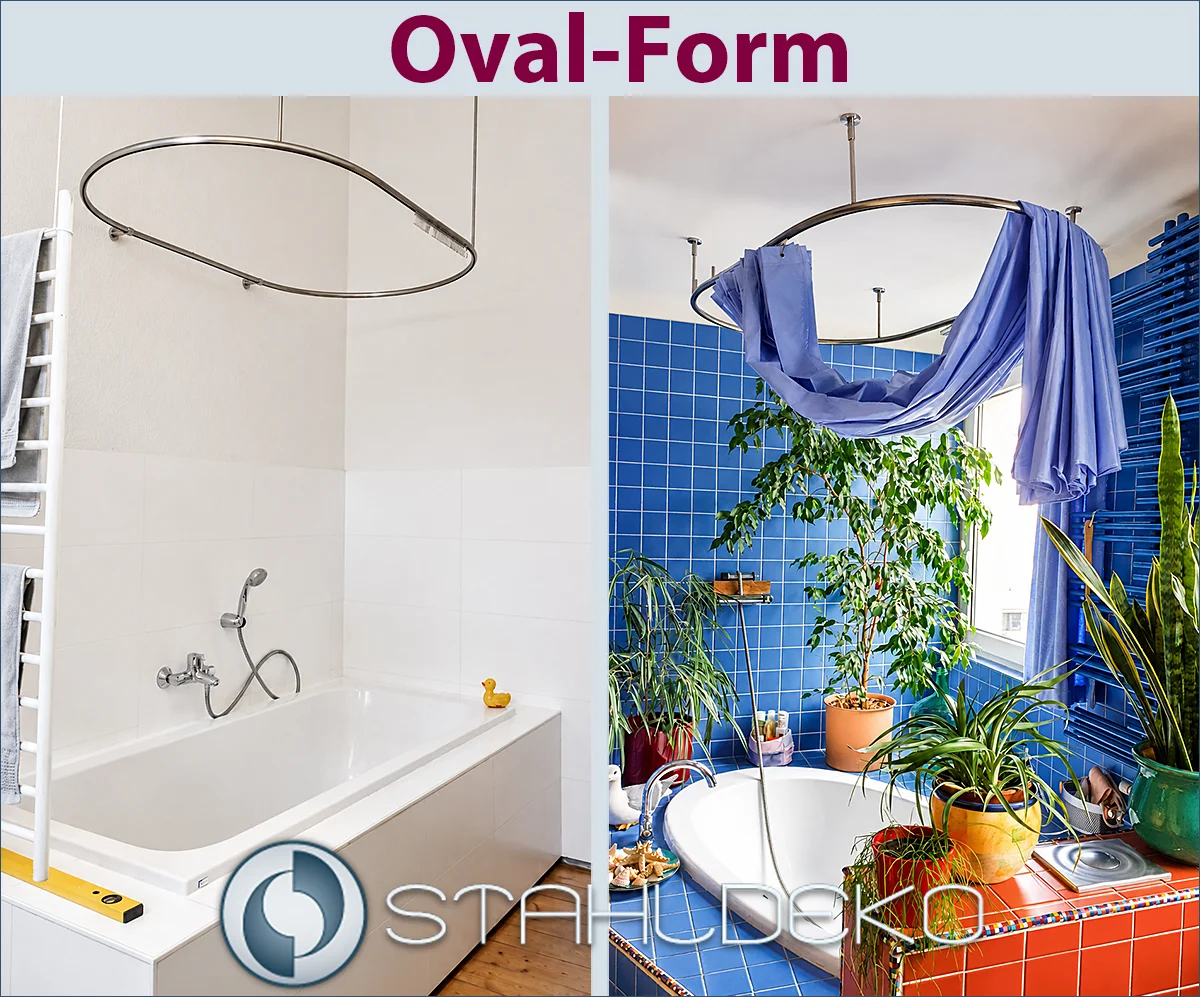

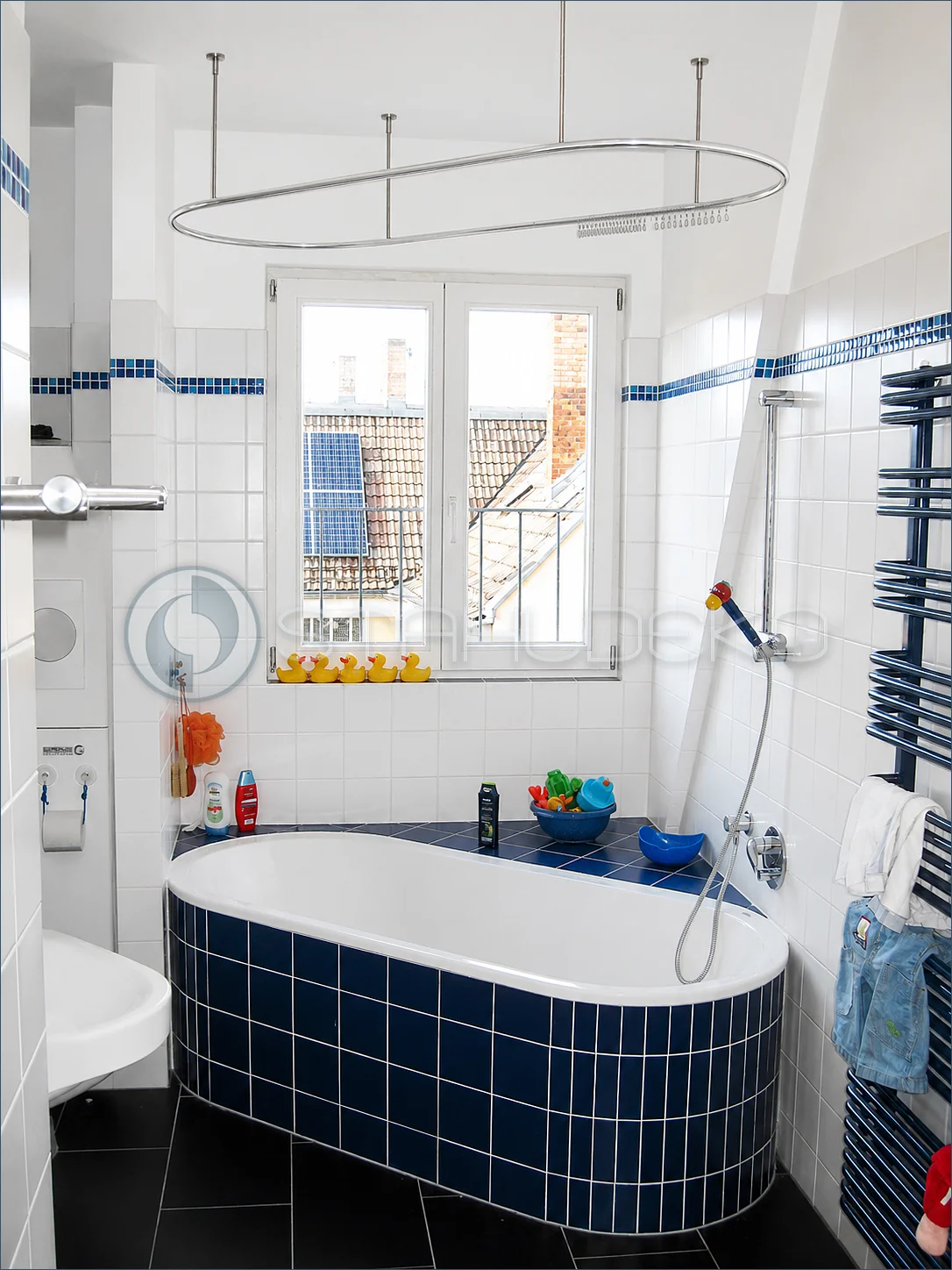

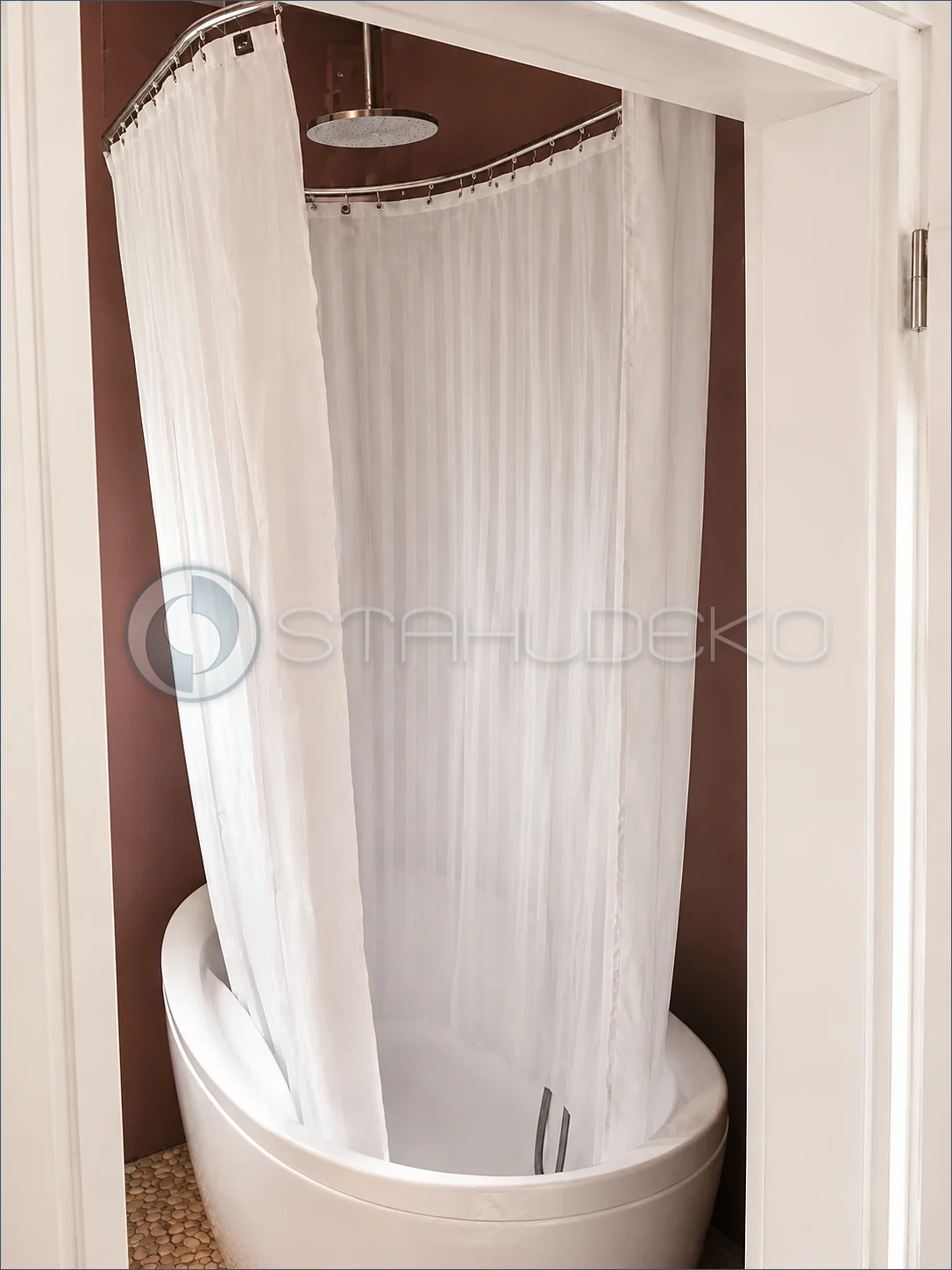

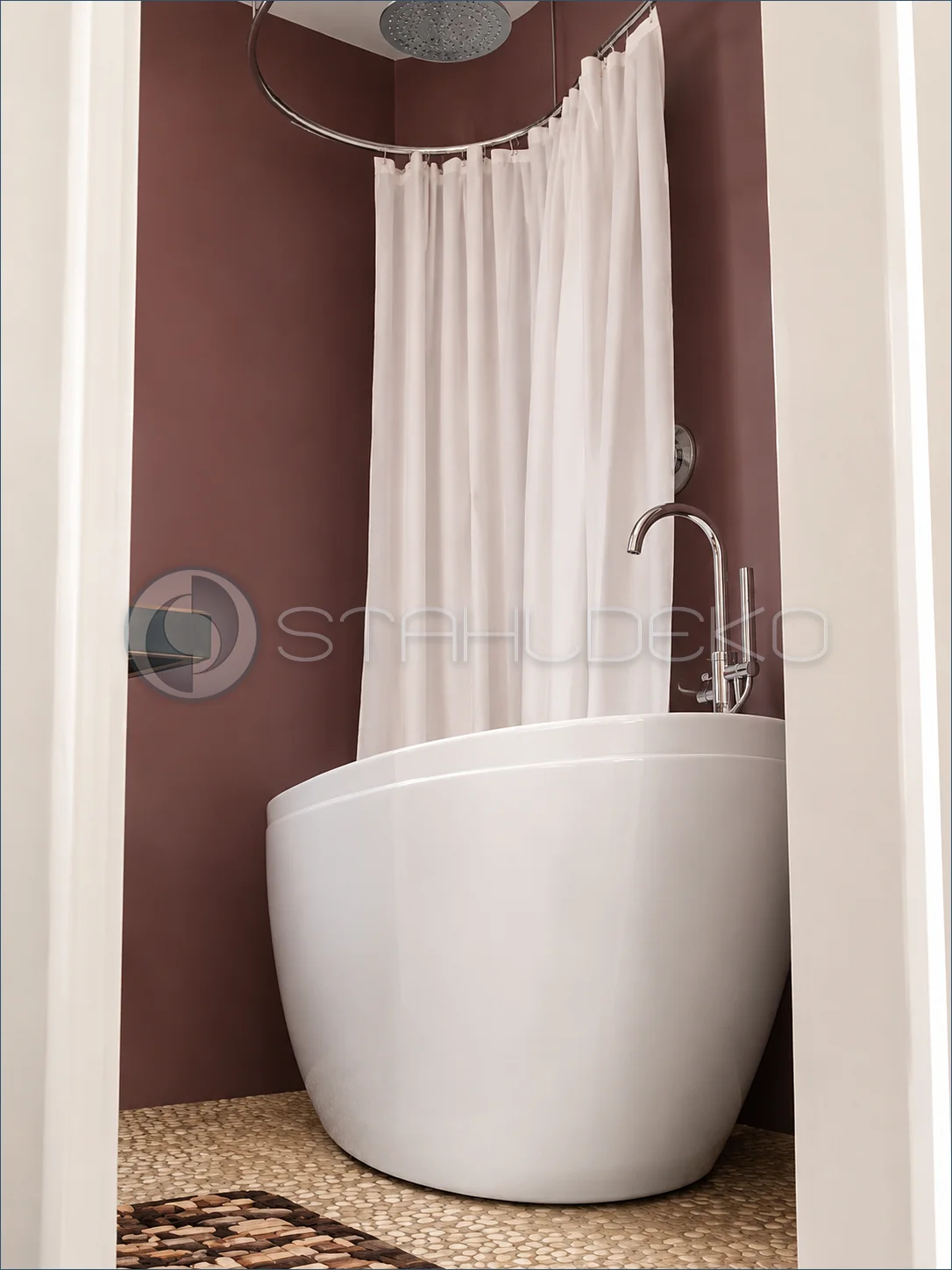

Die Duschvorhangstange ist besonders für freistehende Badewannen geeignet, kann aber ebenso bei wandnah aufgestellten Badewannen eingesetzt werden. Zur Auswahl stehen verschiedene feste Größen, mehrere Profilfarben, unterschiedliche Materialien und Farben der Deckenträger sowie verschiedene Trägerlängen. Zusätzlich können weitere Deckenträger, Gelenke für schräge Decken, zusätzliche Gleiter mit Edelstahlhaken, eine Abdeckung für den oberen Befestigungslauf sowie praktische Bademantelhaken ergänzt werden.

Die eingesetzten Gleiter bestehen aus hochwertigem, wasser-, temperatur- und lichtbeständigem Kunststoff und werden farblich passend zum gewählten Profil geliefert. Die speziell gebogenen Edelstahlhaken sorgen für eine stabile und langlebige Befestigung des Duschvorhangs. So lässt sich die ovale Innenlauf-Duschvorhangstange passend zur jeweiligen Einbausituation und zur gewünschten Optik individuell konfigurieren.

*Sonderanfertigungen und Maßanfertigungen auf Anfrage: Wir fertigen unsere Duschvorhangstangen auch in anderen geschlossenen Formen, zum Beispiel rechteckig, quadratisch oder oval – individuell nach Ihren Maßen, Anforderungen und der jeweiligen Raumsituation gebogen.

Größe der ovalen Duschvorhangstange

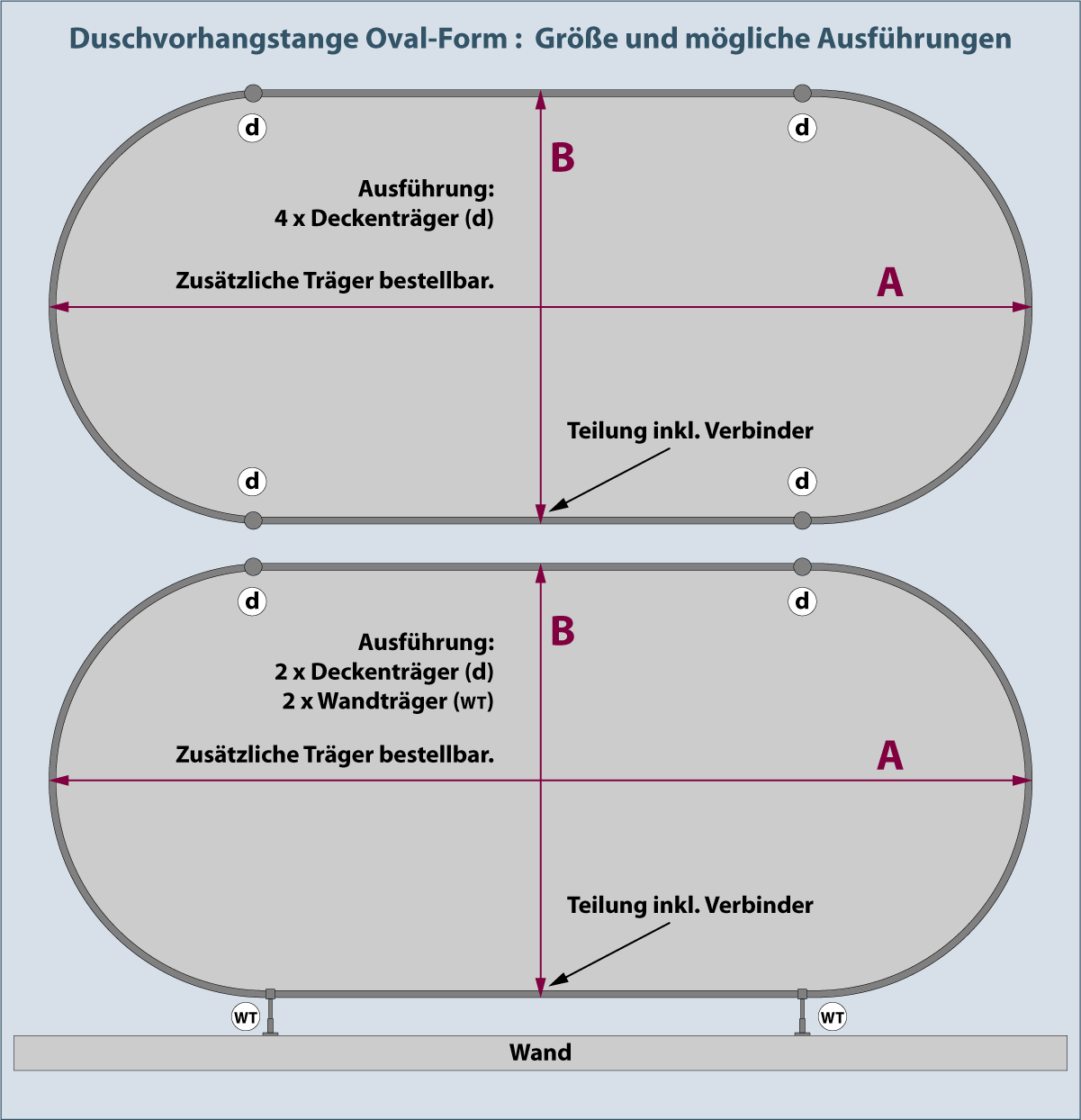

Die Größe der ovalen Duschvorhangstange wird über die beiden Außenmaße A × B bestimmt. Maß A bezeichnet die Gesamtlänge und Maß B die Gesamttiefe der fertig gebogenen Stange. Zur Auswahl stehen die festen Größen 120 × 80 cm, 130 × 80 cm, 140 × 80 cm, 150 × 80 cm, 160 × 80 cm, 170 × 80 cm und 180 × 80 cm.

Je nach gewählter Größe wird automatisch die passende Anzahl unserer Gleiter mit Edelstahlhaken mitgeliefert: bei 120 × 80 cm und 130 × 80 cm jeweils 24 Stück, bei den Größen 140 × 80 cm bis 180 × 80 cm jeweils 32 Stück. Die Farbe der Kunststoffgleiter wird passend zur gewählten Profilfarbe geliefert.

Die Duschvorhangstange muss nicht exakt den Außenmaßen der Badewanne entsprechen. Besonders das Maß B darf etwas größer als die Badewannenbreite gewählt werden. Dadurch entsteht beim Duschen mehr Bewegungsfreiheit und der Vorhang liegt weniger direkt am Körper an. Da der Duschvorhang aus flexiblem Stoff besteht, kann er leicht schräg nach innen fallen und trotzdem innerhalb der Badewanne enden. Die Wasserschutzfunktion bleibt dadurch erhalten.

Bitte beachten Sie bei der Planung, dass es sich um ein in einem Stück gebogenes Aluminiumprofil handelt. Aufgrund des Biegeverfahrens sind bei den Außenmaßen A und B fertigungstechnische Toleranzen von ca. ±10 mm möglich. Die angegebenen Größen sind daher als Nennmaße der fertig gebogenen Duschvorhangstange zu verstehen.

Ausführung – Deckenmontage oder kombinierte Wand- und Deckenmontage

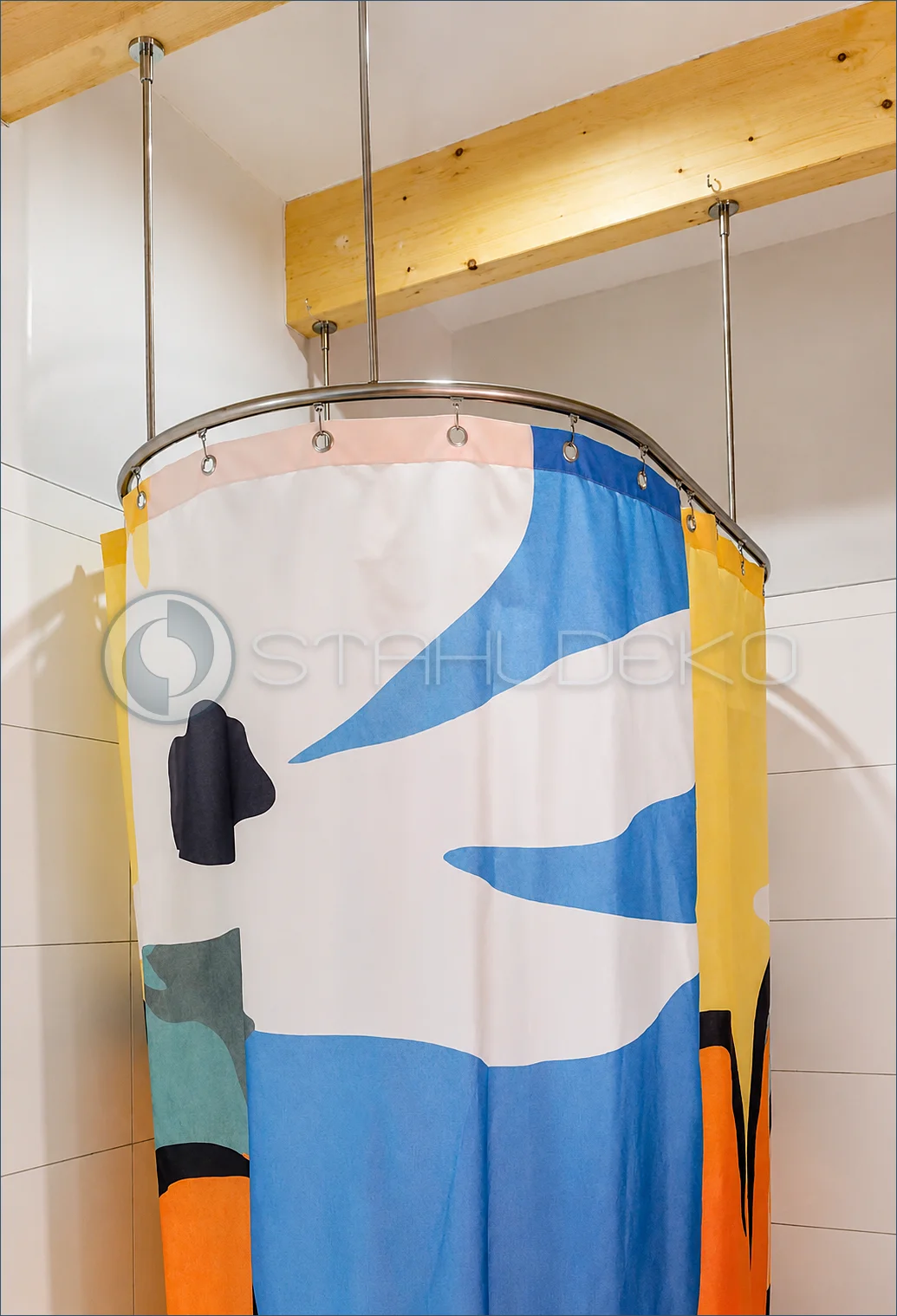

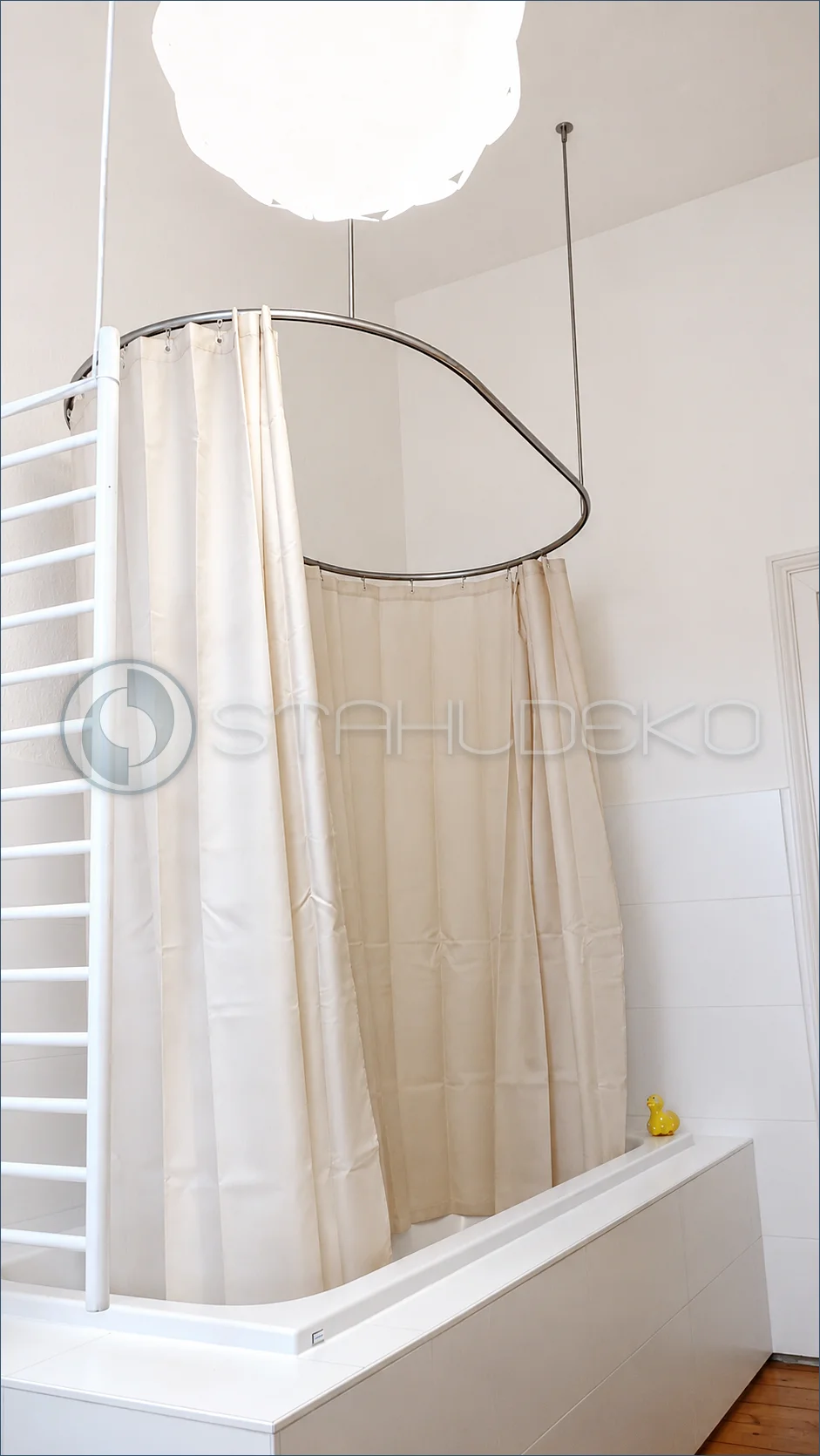

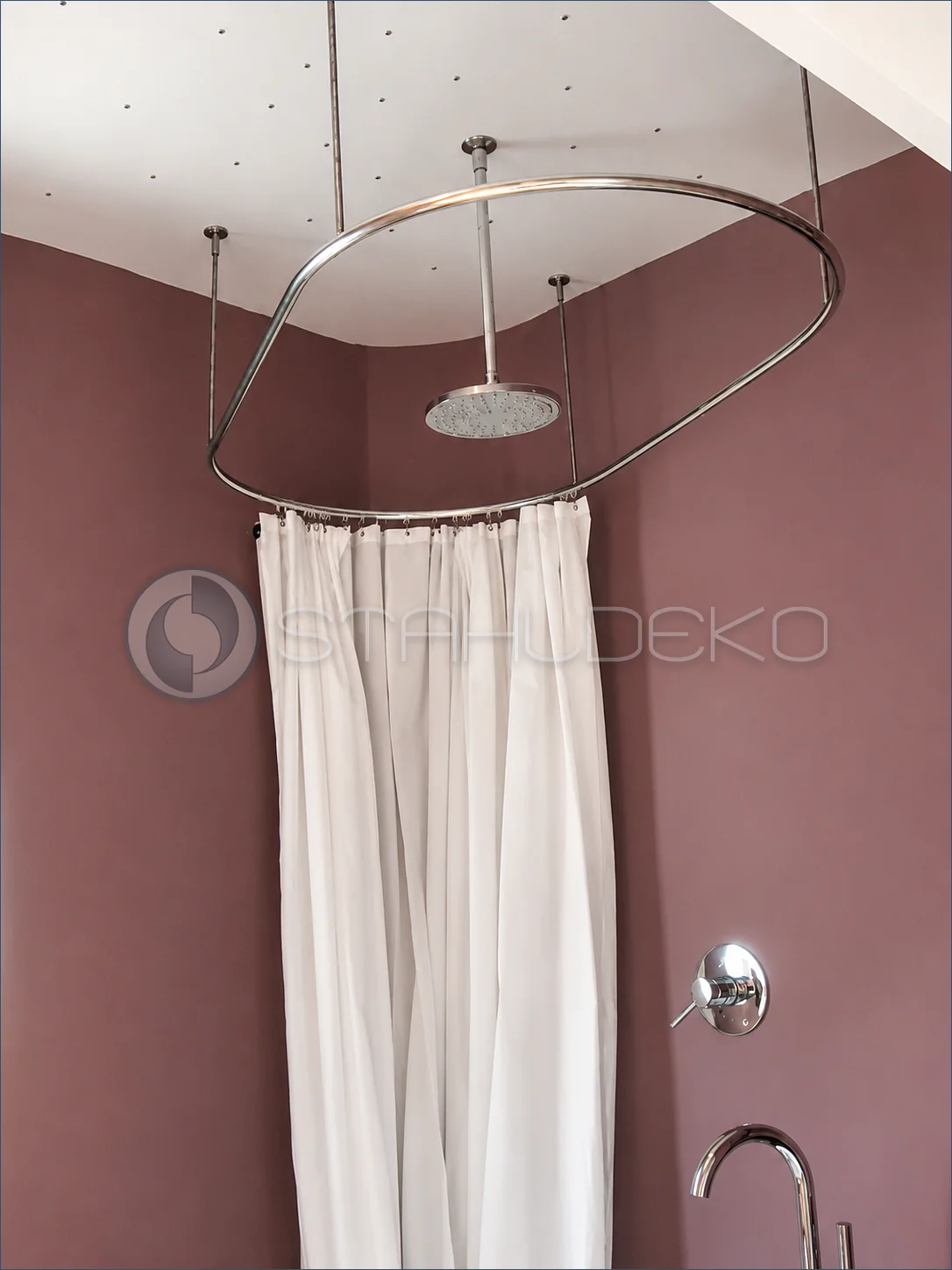

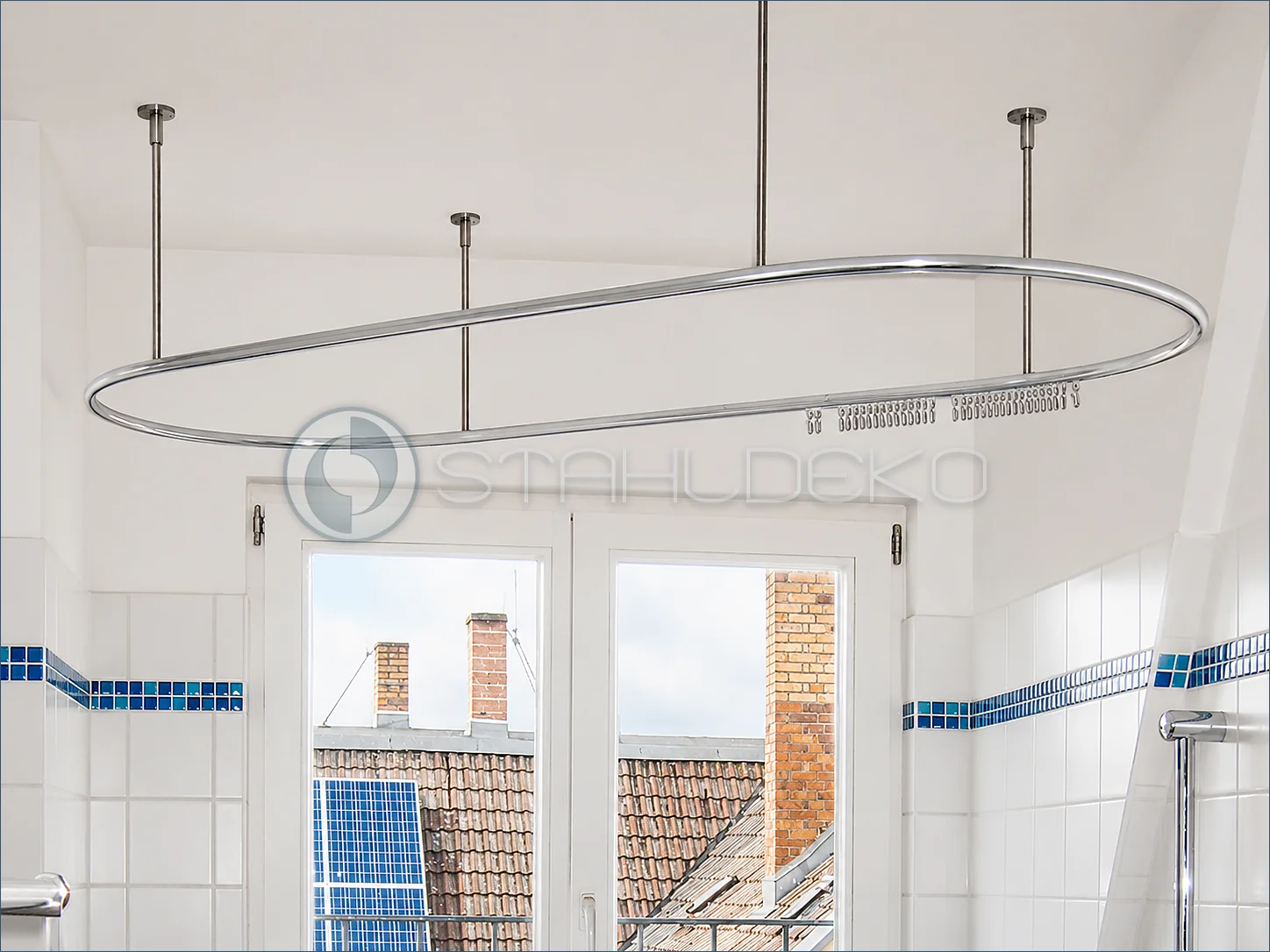

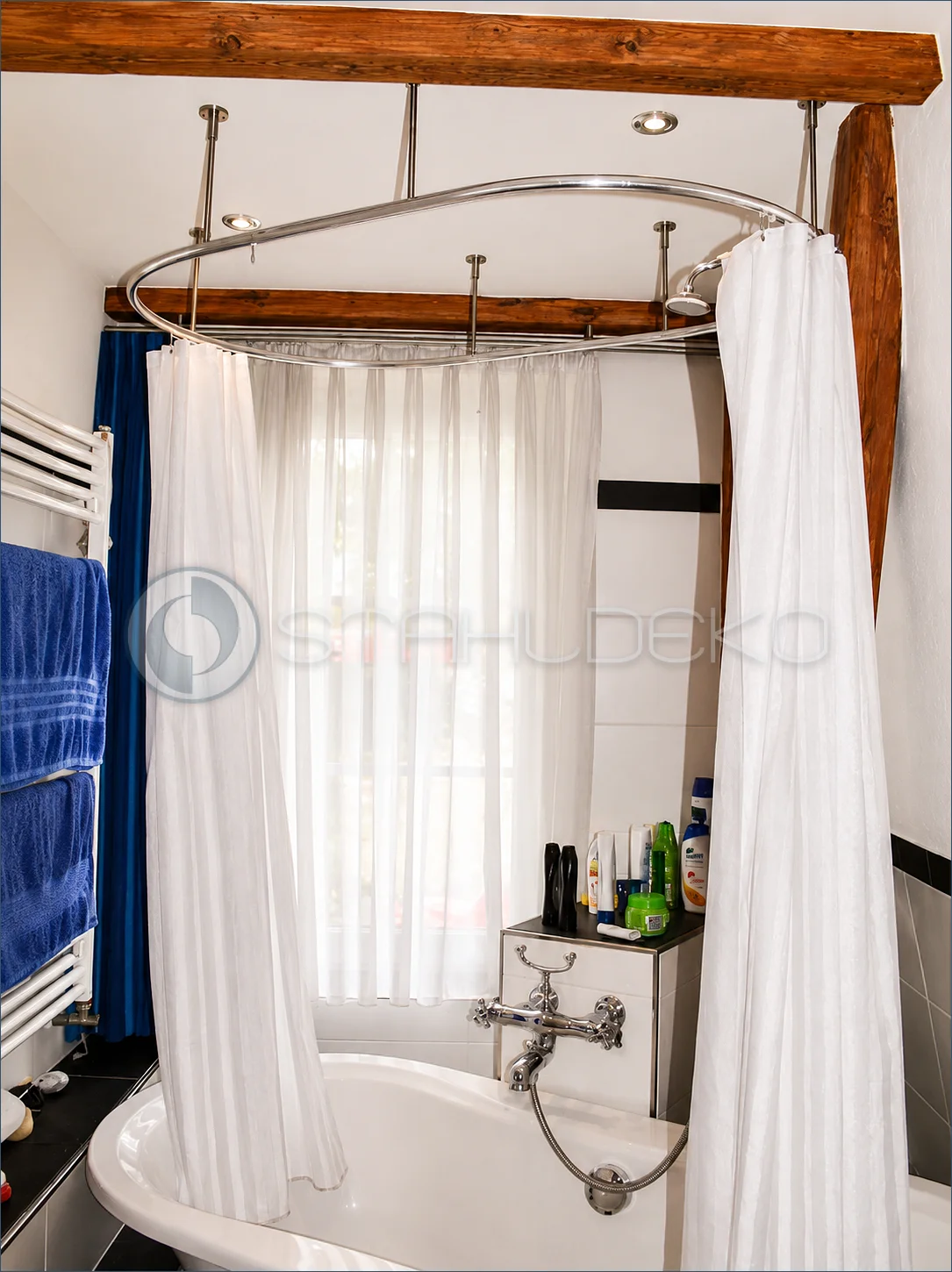

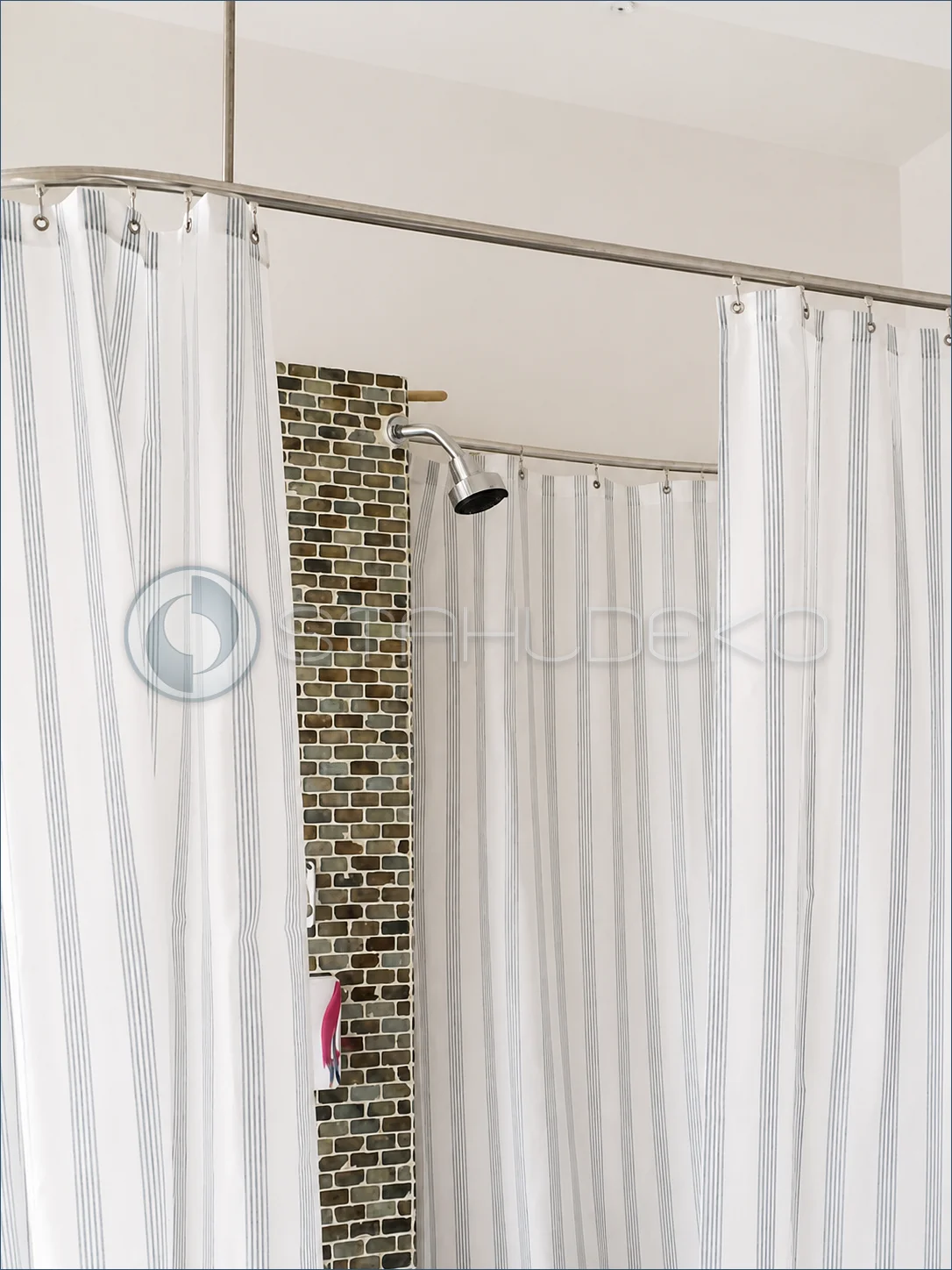

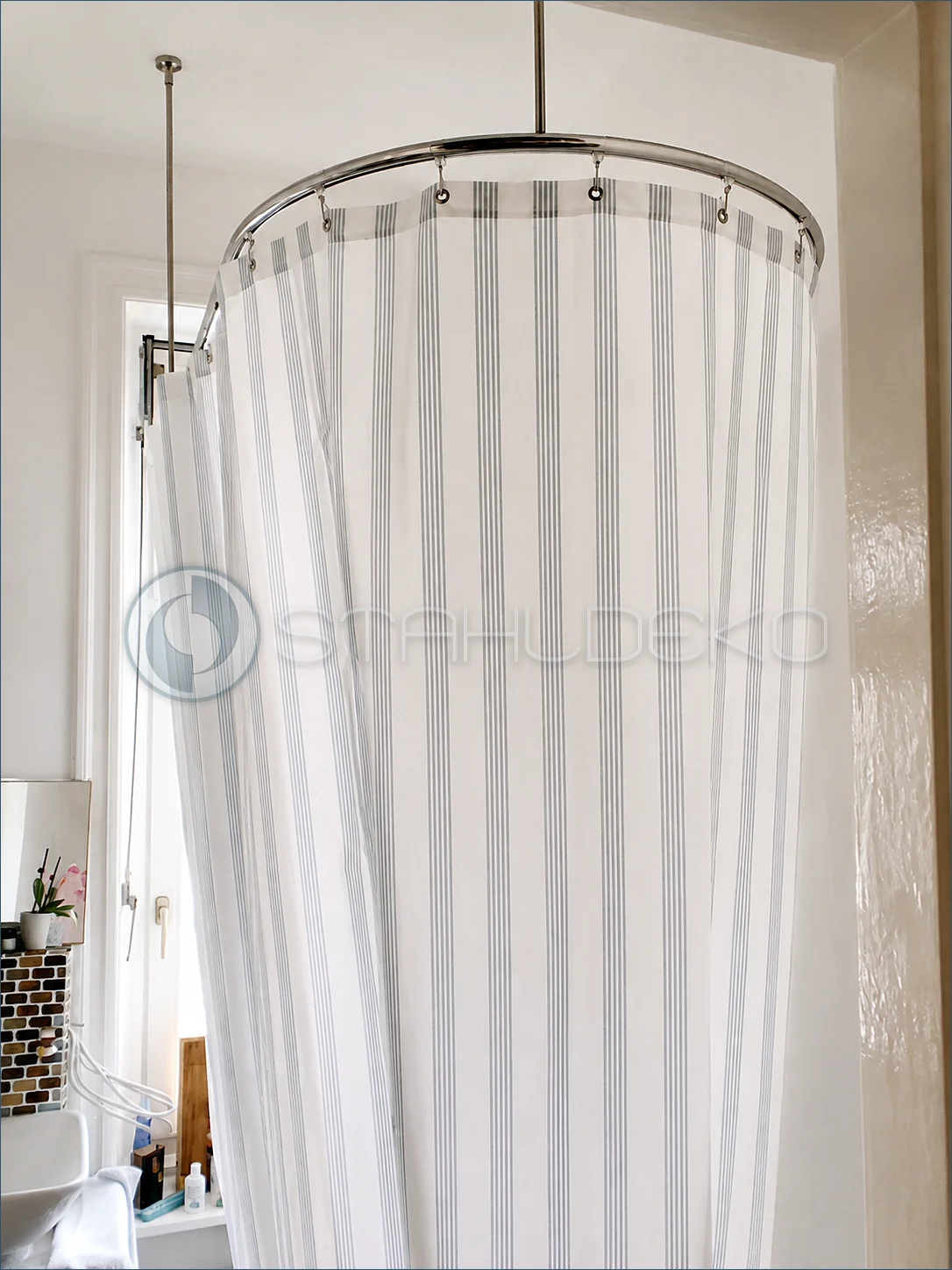

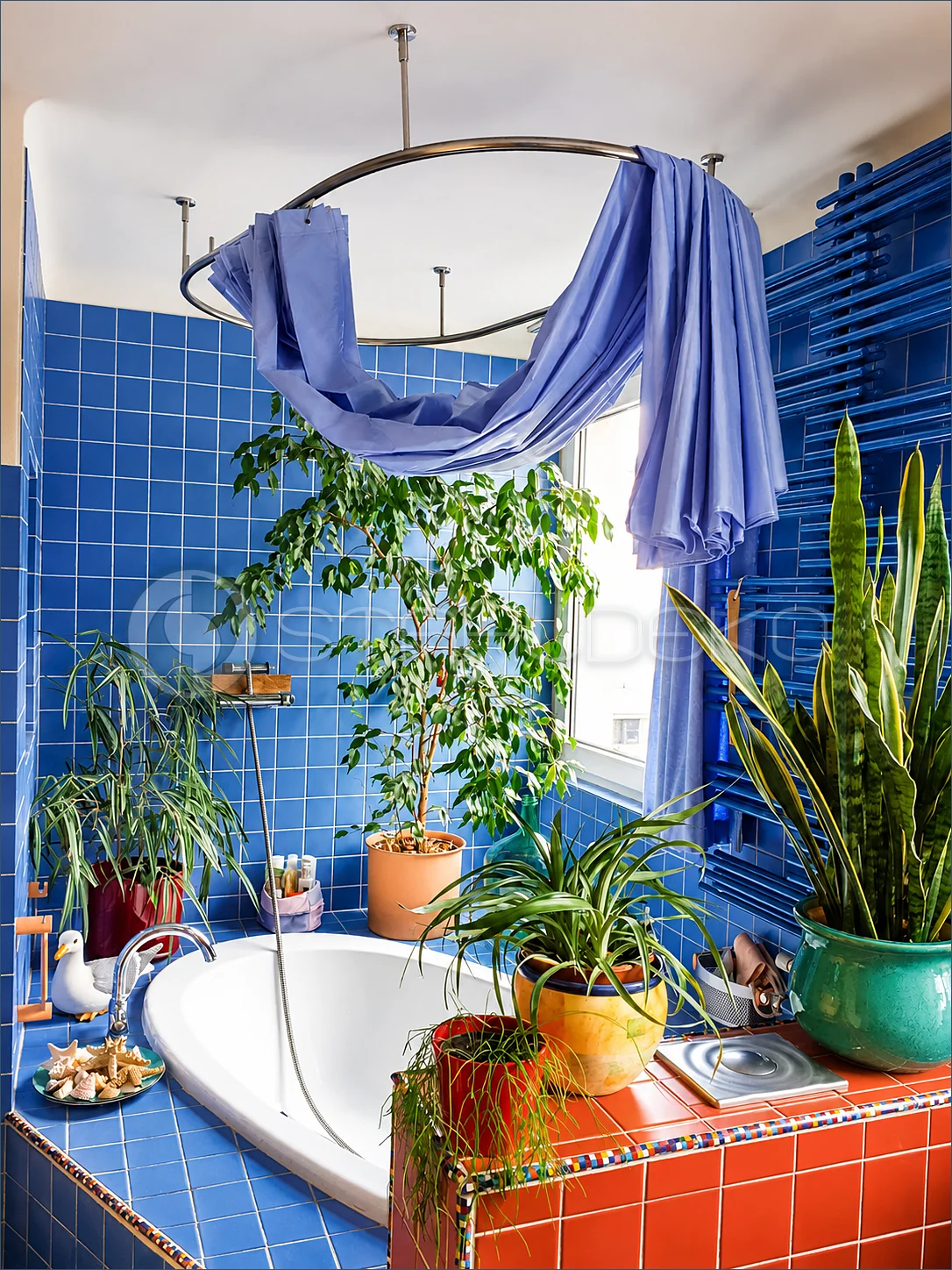

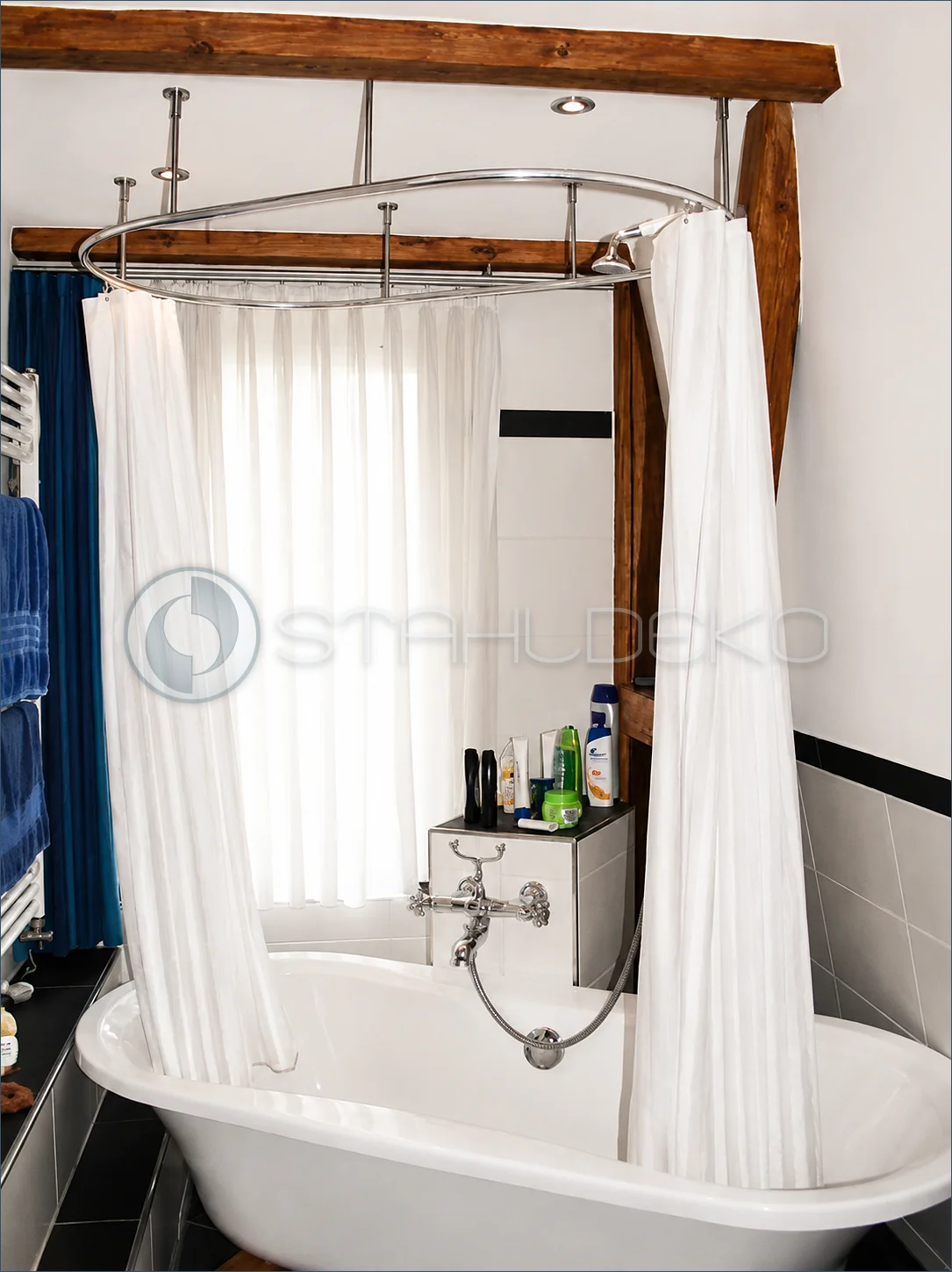

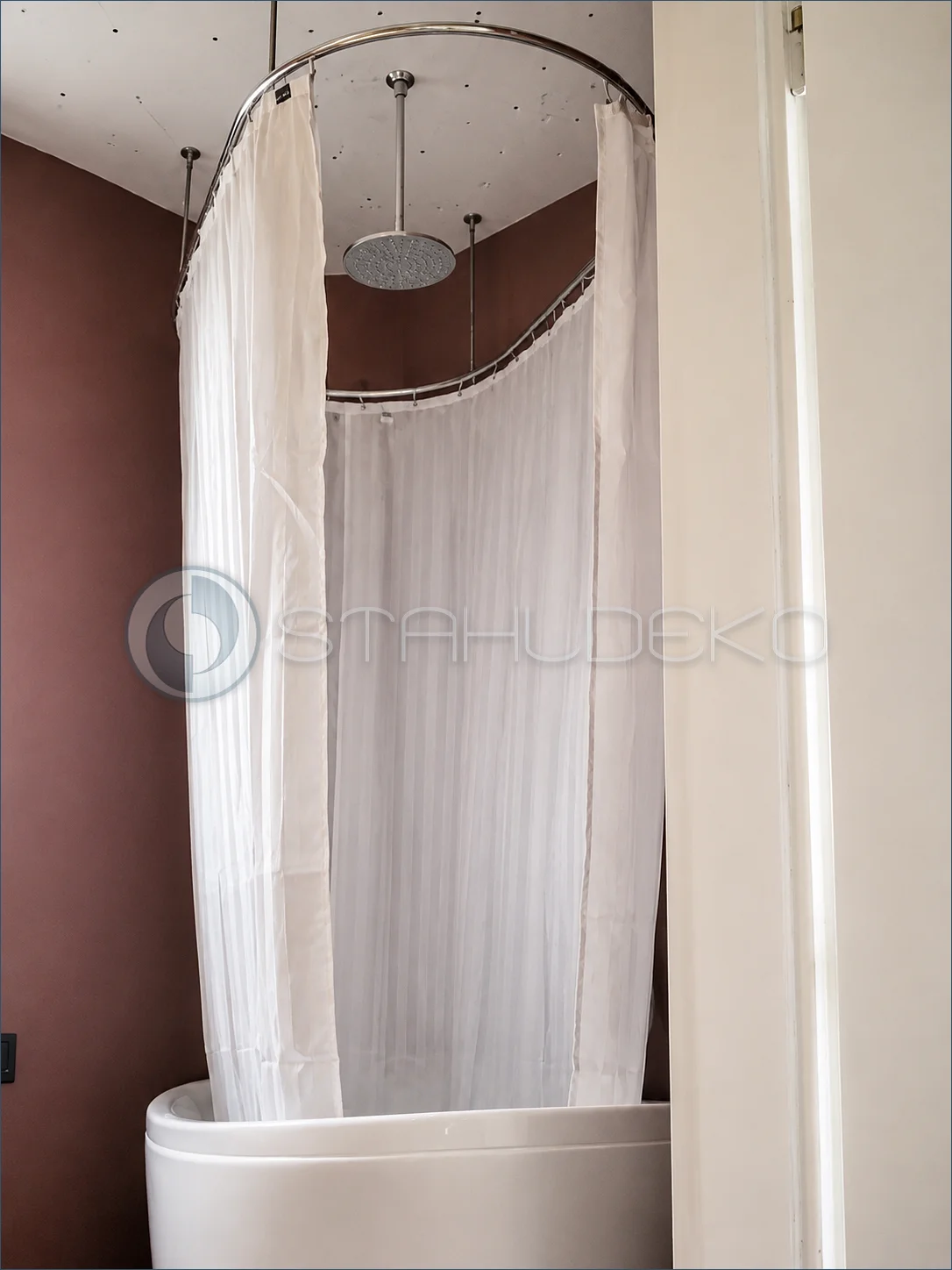

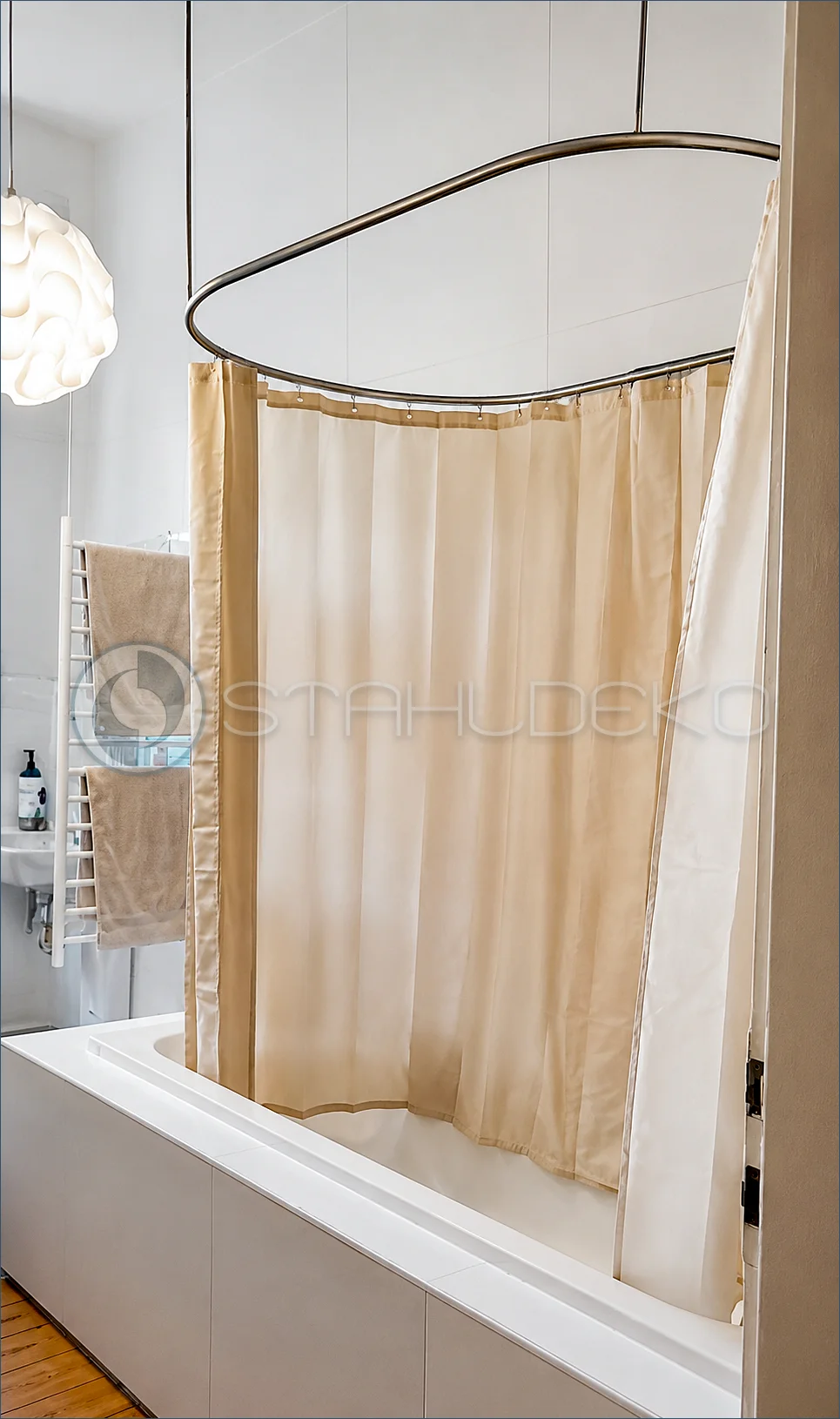

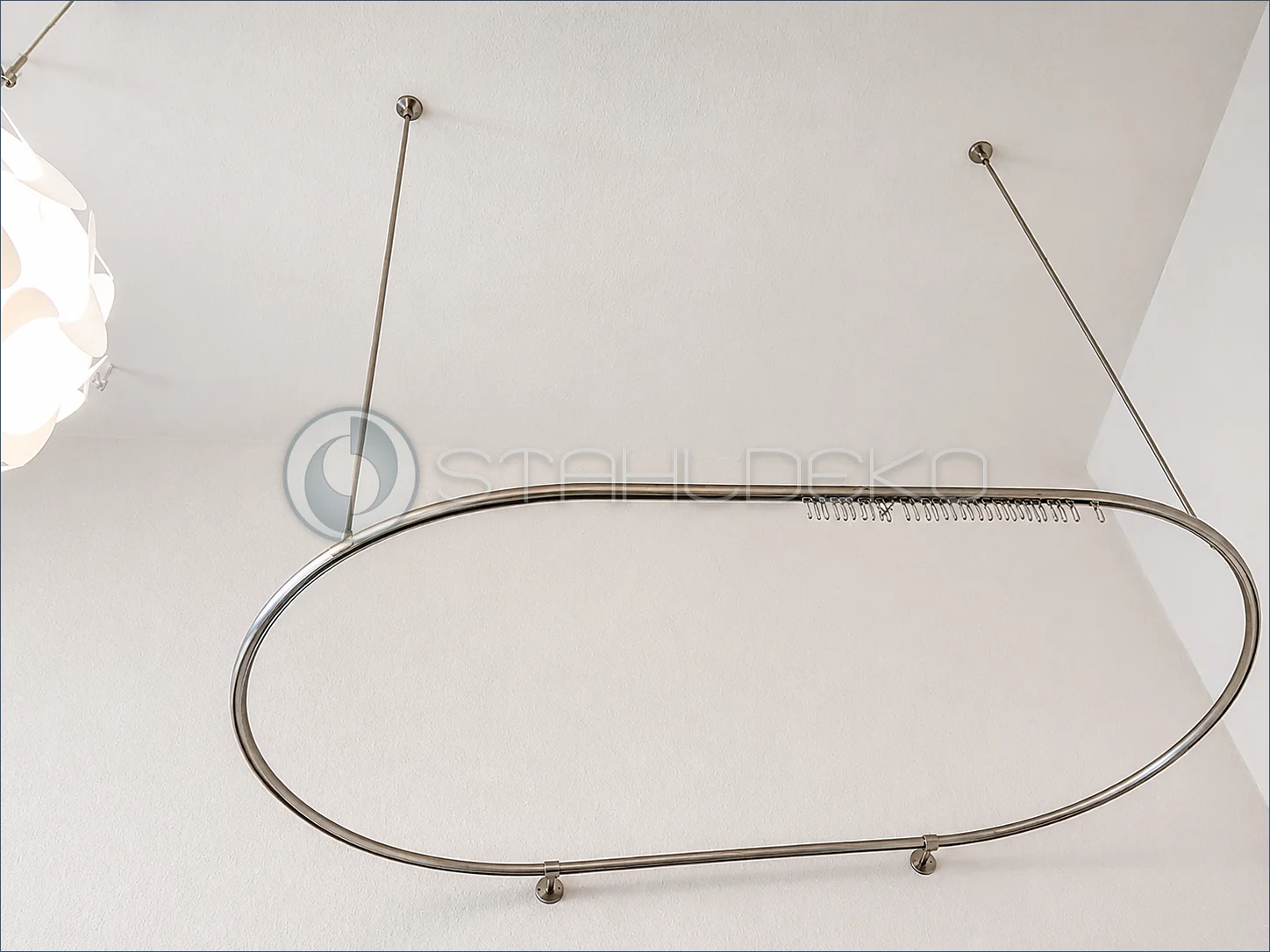

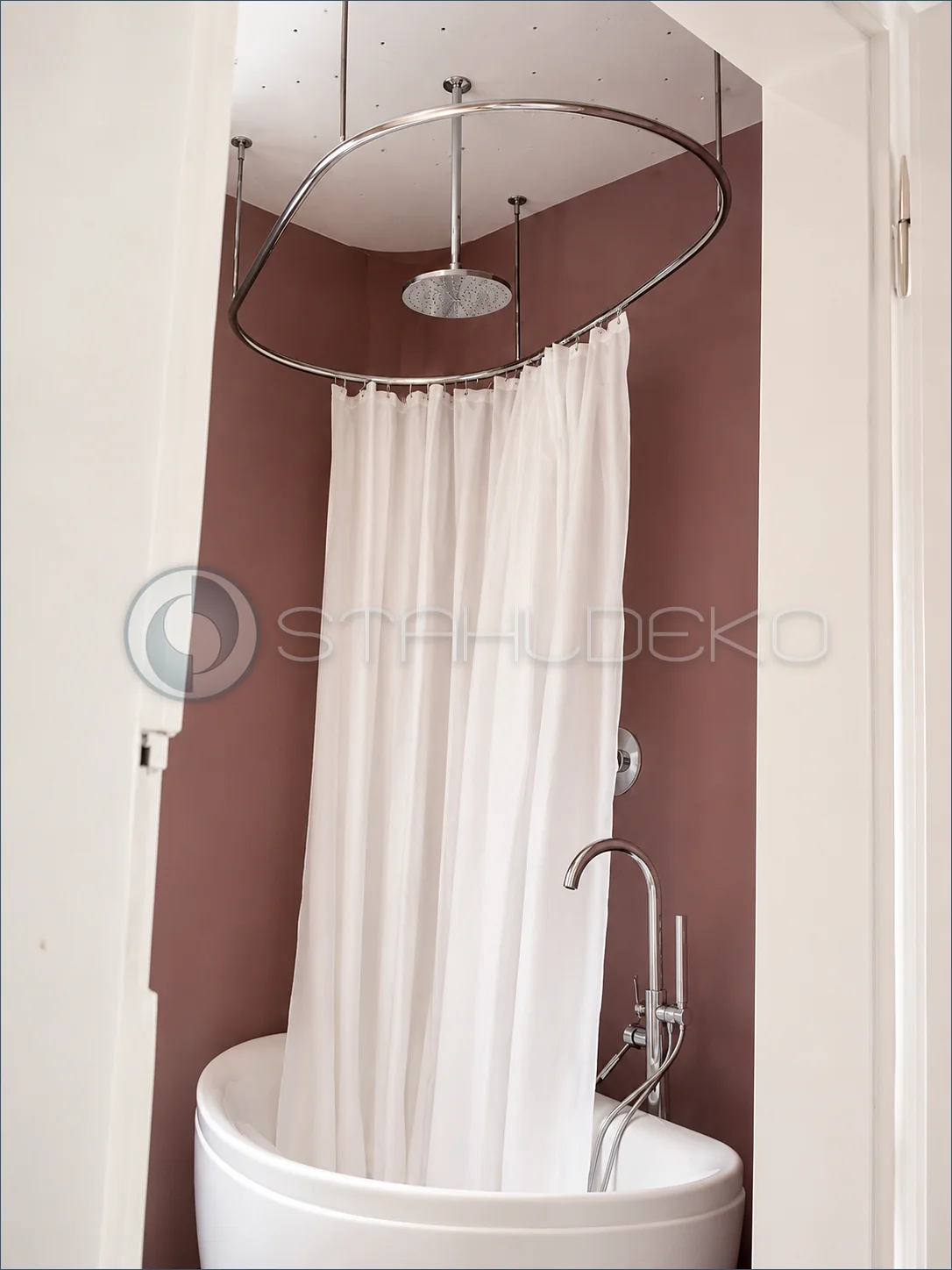

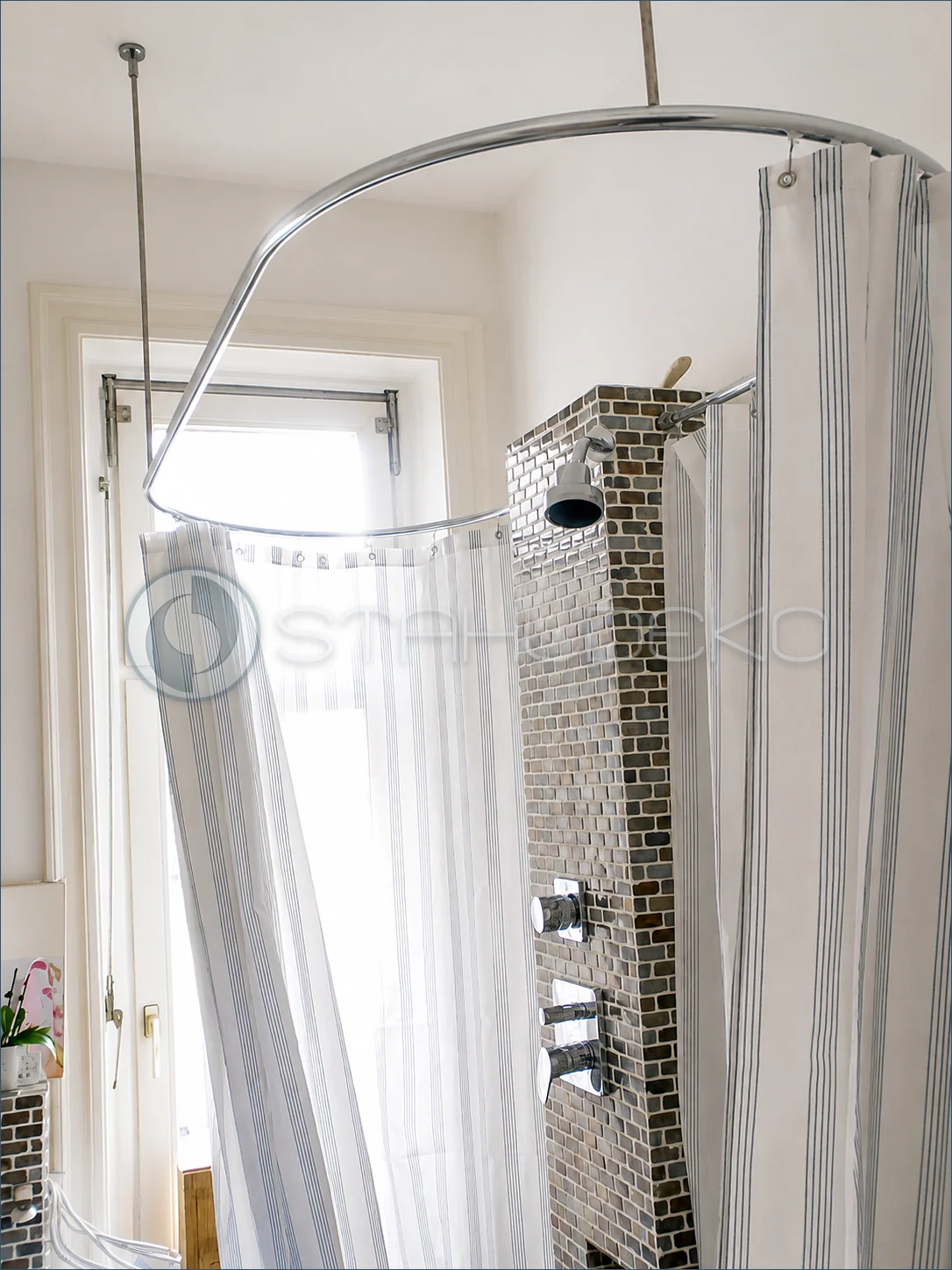

Für die Befestigung der ovalen Innenlauf-Duschvorhangstange stehen zwei Ausführungen zur Auswahl. Bei einer freistehenden Badewanne wird die Stange üblicherweise vollständig von der Decke abgehängt. Diese Ausführung wird standardmäßig mit 4 Deckenträgern geliefert. Die Träger werden sinnvoll über den Umfang verteilt und stabilisieren die geschlossene ovale Konstruktion. Falls die Einbausituation oder die gewünschte Stabilität es erfordert, können im Konfigurator zusätzliche Deckenträger bestellt werden.

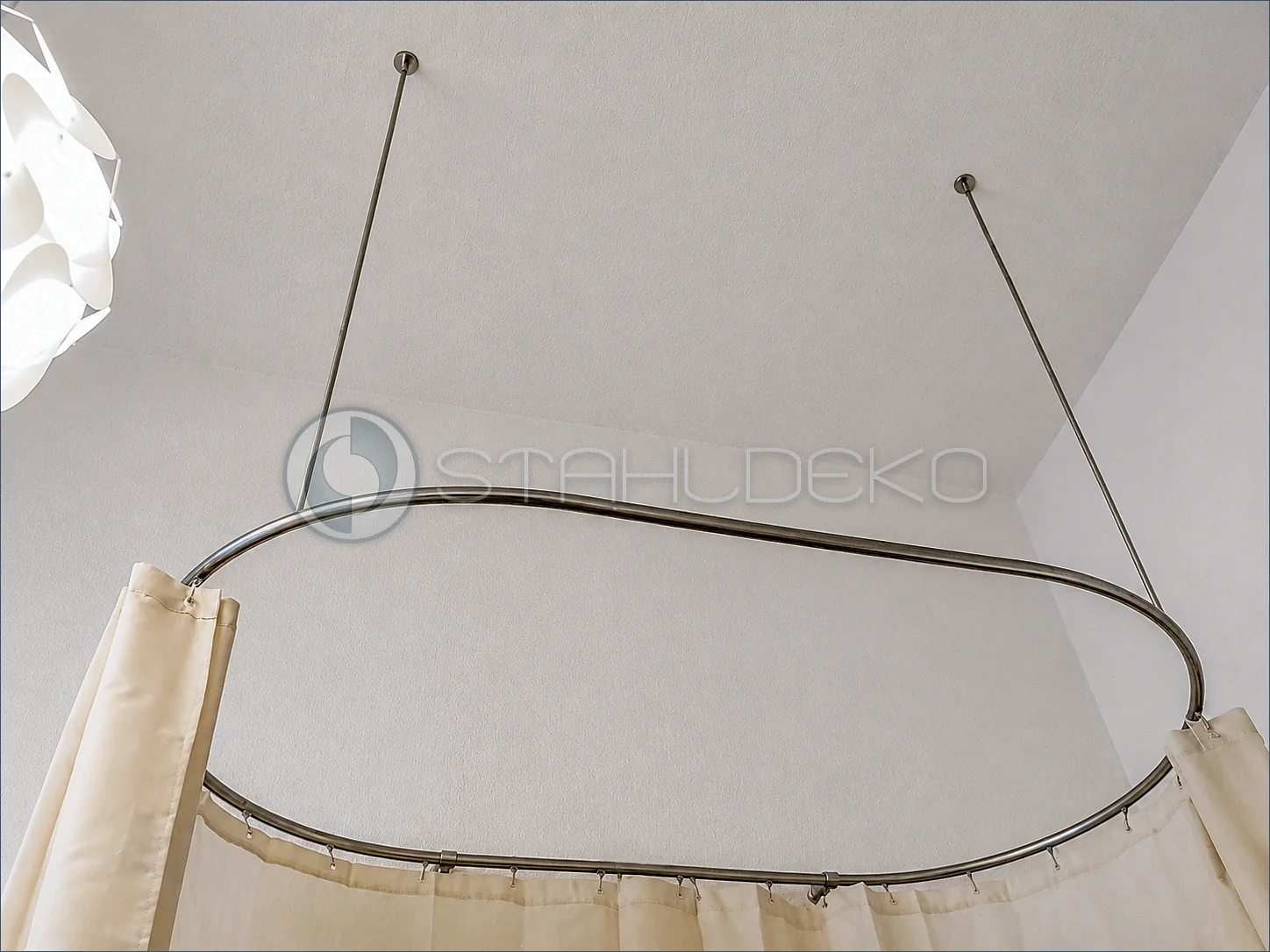

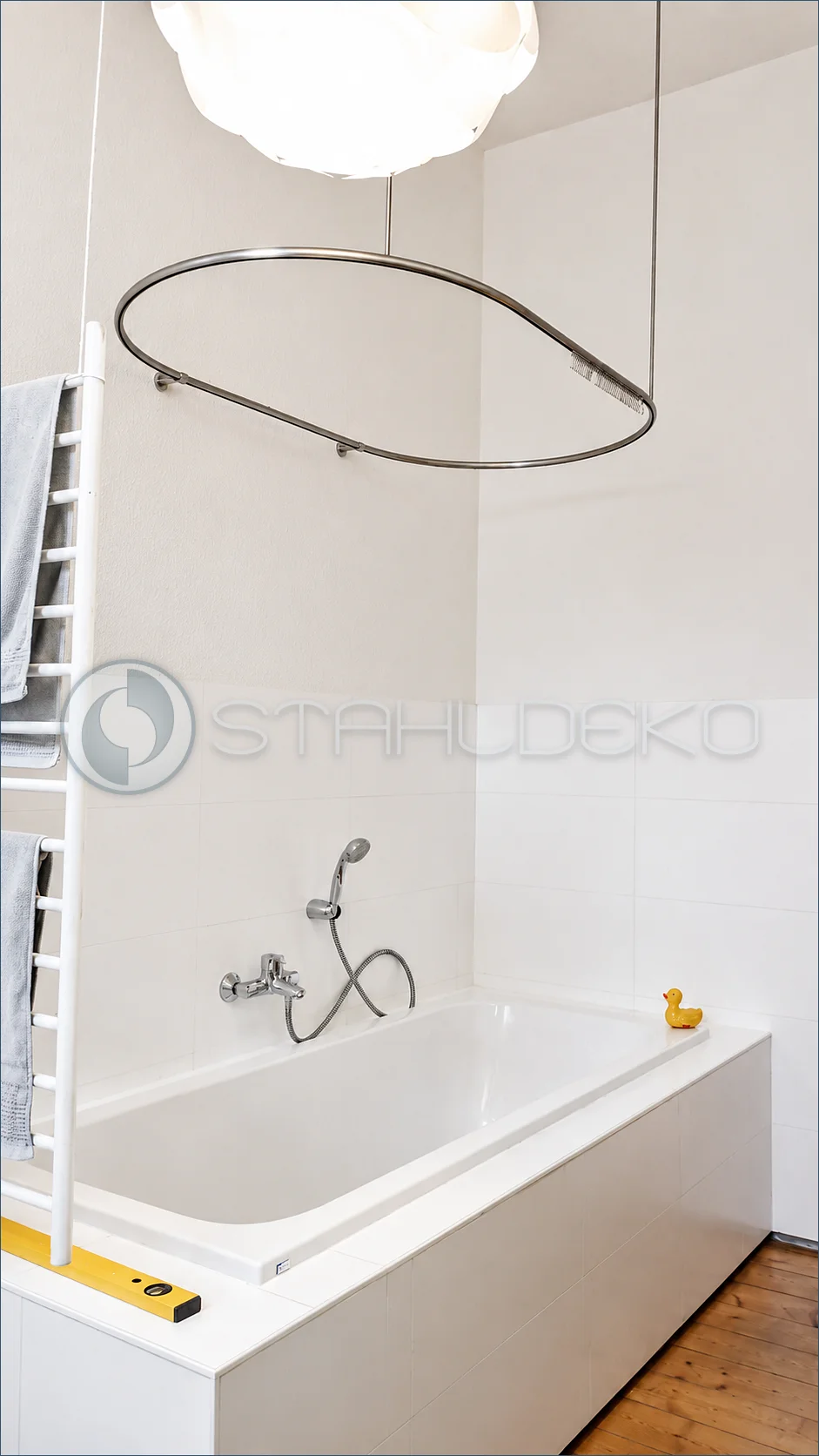

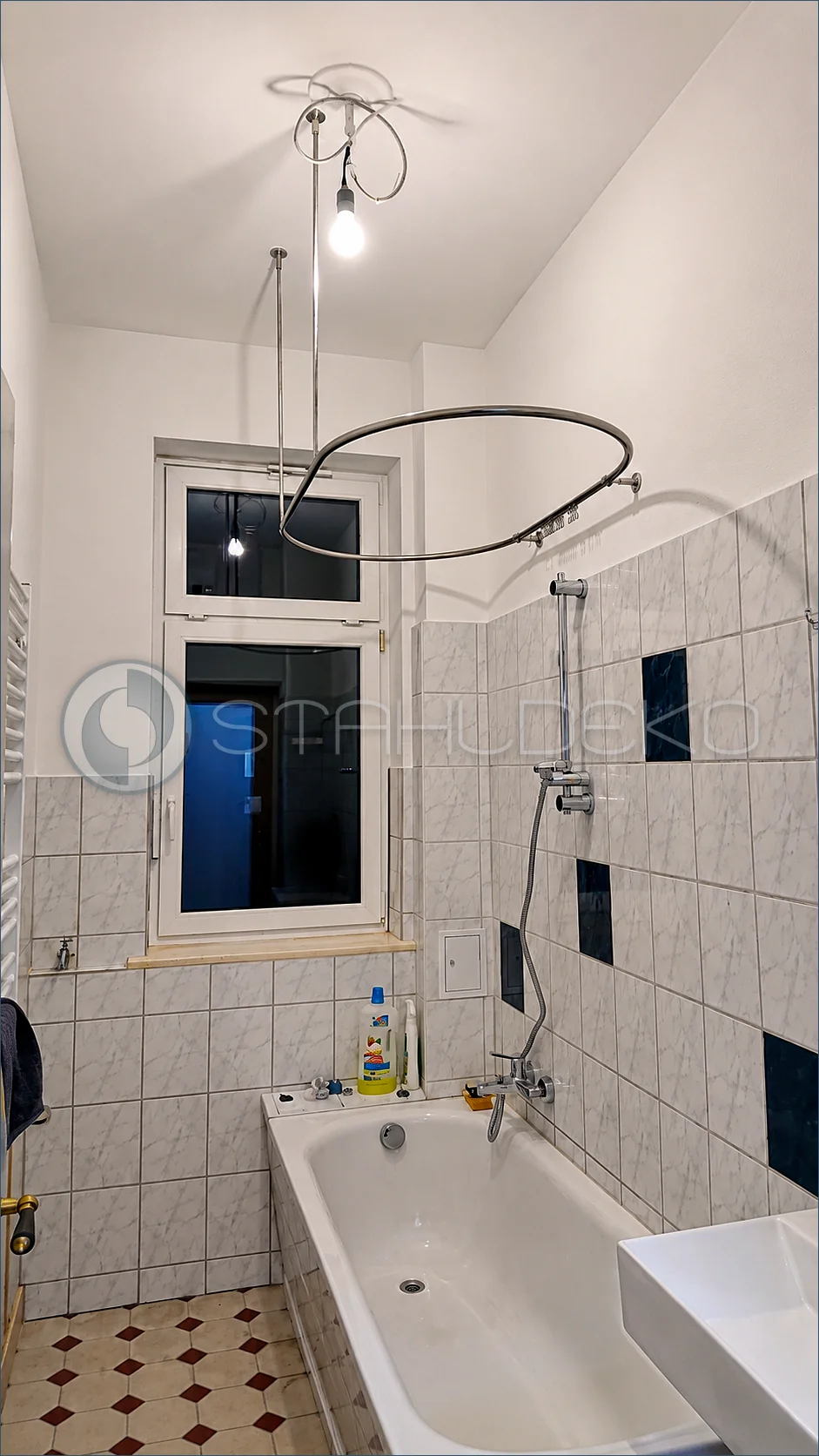

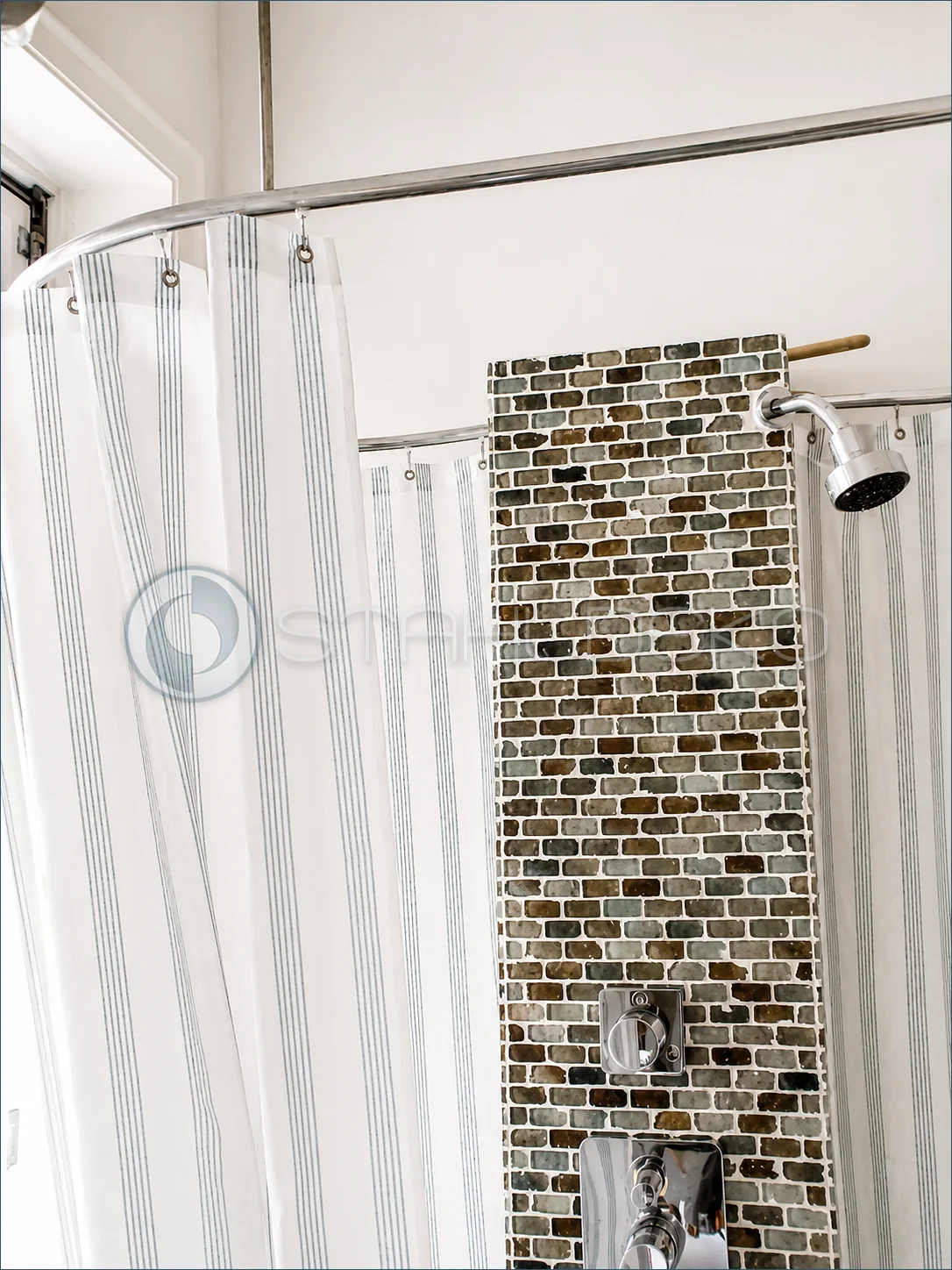

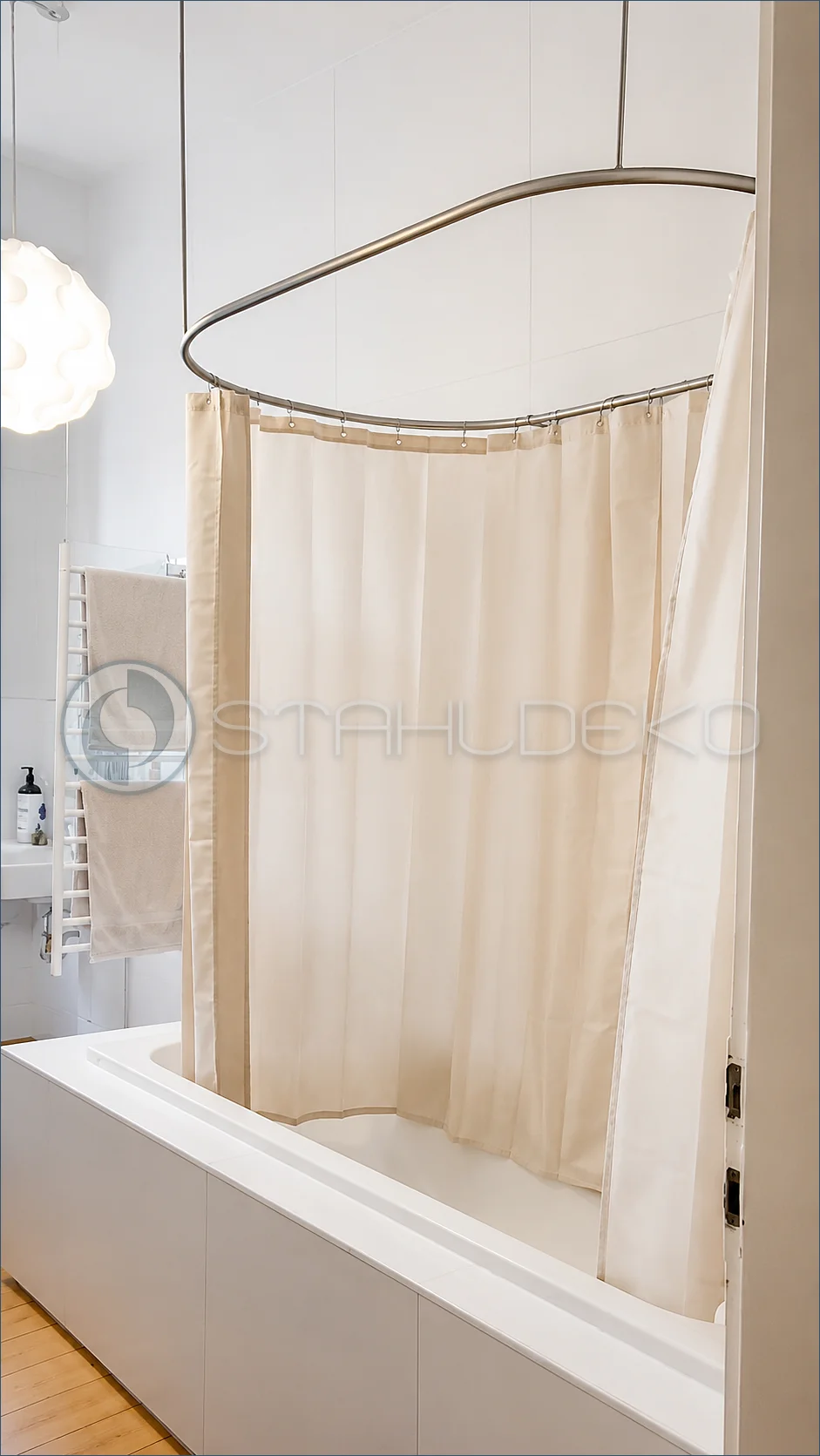

Steht die Badewanne mit einer Längsseite unmittelbar oder nah an einer Wand, kann alternativ die Ausführung mit 2 Wandträgern und 2 Deckenträgern gewählt werden. Dabei wird eine Längsseite der Duschvorhangstange an zwei Punkten zur Wand abgestützt, während die gegenüberliegende Seite mit zwei Deckenträgern von der Decke gehalten wird. Der Innenlauf für die Gleiter bleibt auch bei dieser Befestigungsart frei, sodass sich der Duschvorhang über den gesamten Umfang der ovalen Stange störungsfrei bewegen lässt.

Die serienmäßigen Deckenträger haben eine Länge von 45 cm und können bei Bedarf gekürzt werden. Der minimal mögliche Abstand zwischen Decke und Duschvorhangstange beträgt ca. 5 cm. Für größere Abhängehöhen stehen außerdem Deckenträger mit 60, 80 oder 100 cm Länge zur Auswahl; auch diese können individuell gekürzt werden.

Die Wandträger haben standardmäßig einen Wandabstand von ca. 120 mm und können bis auf ca. 65 mm gekürzt werden. Wandträger werden derzeit ausschließlich aus Edelstahl V2A angeboten. Kürzungswünsche können Sie im Feld „Deckenträger kürzen um“ bzw. unter „Bemerkungen“ eindeutig angeben, zum Beispiel: „Alle Deckenträger 38 cm lang liefern“, „Alle Deckenträger um 10 cm auf 35 cm kürzen“ oder „Wandträger auf 8 cm Wandabstand kürzen“.

Material und Farbe der ovalen Duschvorhangstange

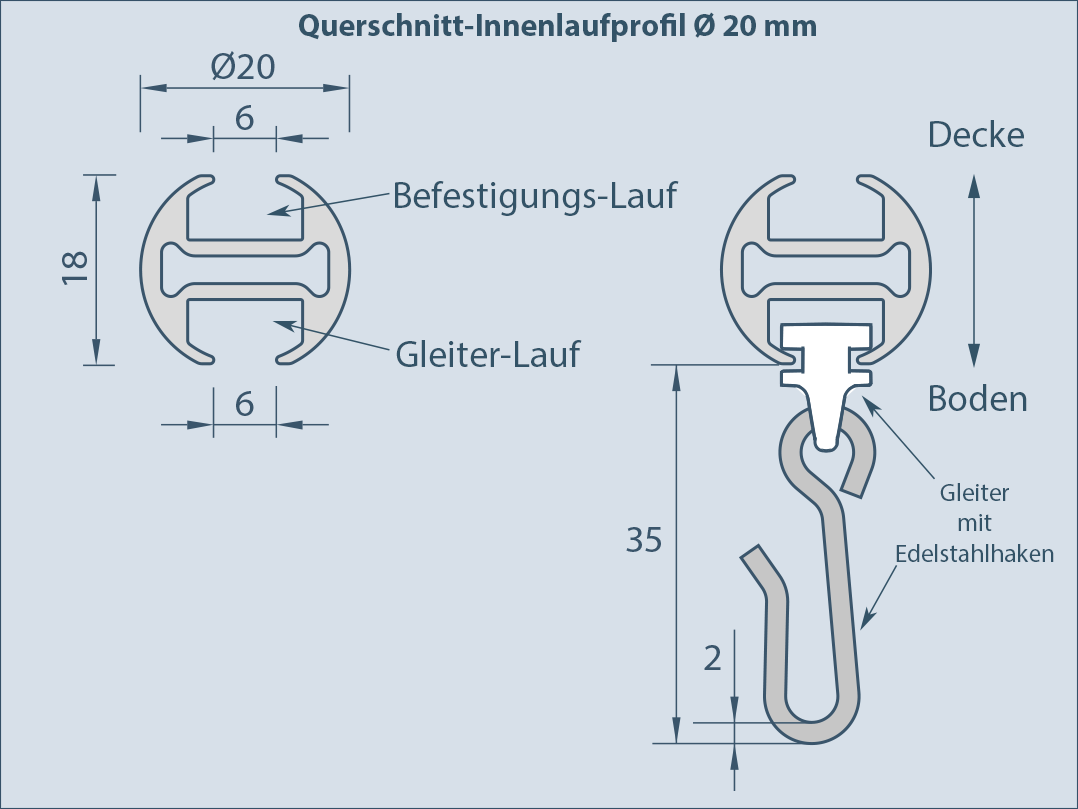

Die ovale Duschvorhangstange wird aus einem hochwertigen Aluminium-Innenlaufprofil mit Ø 20 mm gefertigt und in einem Stück in die gewünschte Oval-Form gebogen. Für das Profil stehen vier Oberflächen zur Auswahl: Aluminium in Edelstahl-Optik, Aluminium Weiß glänzend, Aluminium Schwarz matt und Aluminium Schwarz glänzend. Damit lässt sich die Duschvorhangstange optisch passend zu Armaturen, Badmöbeln und vorhandenen Metalloberflächen auswählen.

Das Zubehör kann farblich passend oder bewusst kontrastierend kombiniert werden. Die Deckenträger sind in Edelstahl-V2A, Aluminium Weiß glänzend oder Aluminium Schwarz matt erhältlich. Bei der Ausführung mit Wandträgern beachten Sie bitte, dass die Wandträger derzeit ausschließlich aus Edelstahl-V2A angeboten werden. Dadurch sind auch Kombinationen wie Edelstahl / Weiß, Edelstahl / Schwarz oder Schwarz / Weiß problemlos möglich.

Profilverbinder – geschlossene Oval-Form mit zugänglichem Innenlauf.
Die ovale Duschvorhangstange wird aus einem durchgehend gebogenen Profil gefertigt und standardmäßig in der Mitte einer Seite A geschlossen. An dieser Stelle werden die beiden Profilenden mit einem stabilen Schienenverbinder verbunden und mit M4-Madenschrauben fixiert. Der Verbinder sitzt im oberen Befestigungslauf und lässt den unteren Gleiterlauf frei, sodass die Gleiter mit Edelstahlhaken störungsfrei über die Verbindungsstelle laufen können.

Die Verbindung kann bei Bedarf wieder geöffnet werden. Dazu werden die Madenschrauben auf einer Seite des Verbinders gelöst und die Profilenden etwas auseinandergeschoben. So können beispielsweise zusätzliche Gleiter mit Edelstahlhaken in den Gleiterlauf eingesetzt oder vorhandene Gleiter entnommen werden. Ebenso lassen sich zusätzliche Flachmuttern für weitere Deckenträger in den oberen Befestigungslauf einschieben. Anschließend werden die Profilenden wieder zusammengeschoben und der Schienenverbinder mit den Madenschrauben fixiert.

Material und Farbe der Deckenträger

Für die Befestigung der ovalen Innenlauf-Duschvorhangstange können Sie die Deckenträger passend zur gewünschten Optik auswählen. Zur Verfügung stehen Deckenträger aus Edelstahl-V2A, Aluminium Weiß glänzend und Aluminium Schwarz matt. Die Farben von Duschvorhangstange und Deckenträgern können passend gewählt oder bewusst miteinander kombiniert werden.

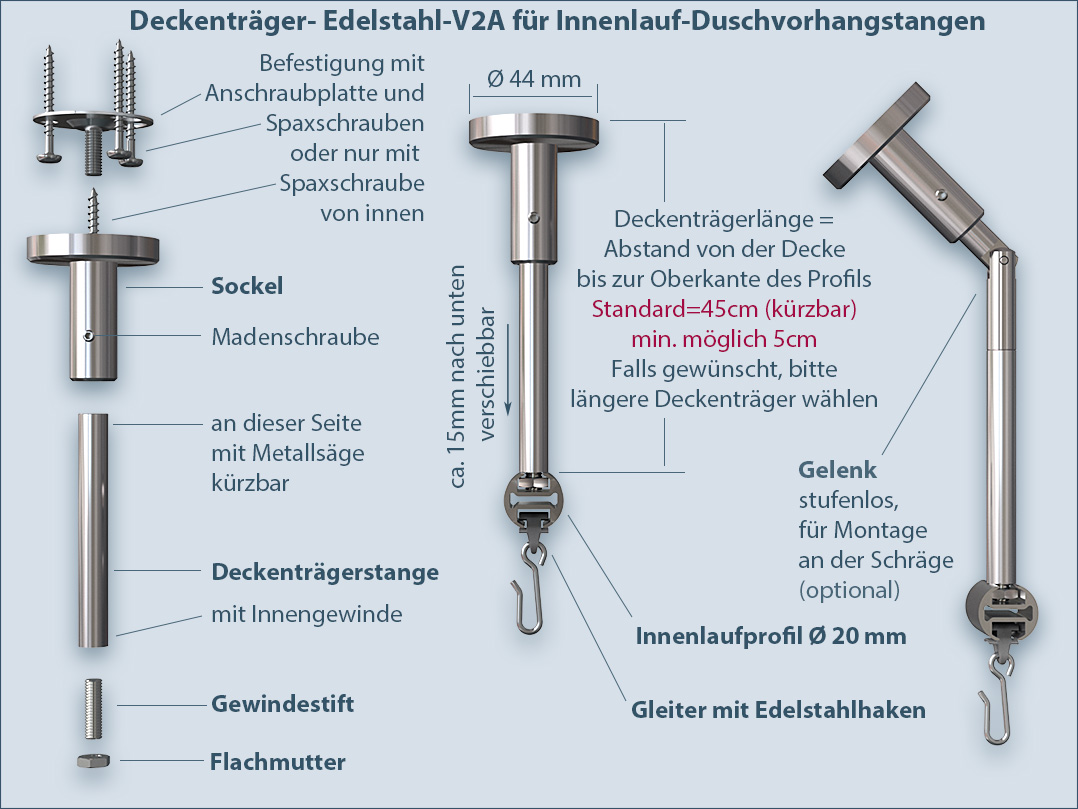

Deckenträger aus Edelstahl-V2A.
Die Ausführung aus Edelstahl-V2A ist besonders robust und passt optisch sehr gut zum Aluminium-Innenlaufprofil Ø 20 mm in Edelstahl-Optik. Edelstahl-Deckenträger können selbstverständlich auch mit weißen oder schwarzen Profilen kombiniert werden.

Die ovale Duschvorhangstange wird in einem Stück gebogen und mit verbundenen Profilenden geliefert. Zum Einsetzen der Gleiter mit Edelstahlhaken in den unteren Gleiterlauf sowie der Flachmuttern für die Deckenträger in den oberen Befestigungslauf wird die Verbindung an einer Stelle gelöst. Anschließend werden Gleiter und Flachmuttern eingeschoben, die Profilenden wieder verbunden und die Madenschrauben des Schienenverbinders festgezogen. Der obere Befestigungslauf und der untere Gleiterlauf sind voneinander getrennt – dadurch bleibt der Weg des Duschvorhangs rundum frei und die Gleiter können störungsfrei über die gesamte ovale Stange bewegt werden.

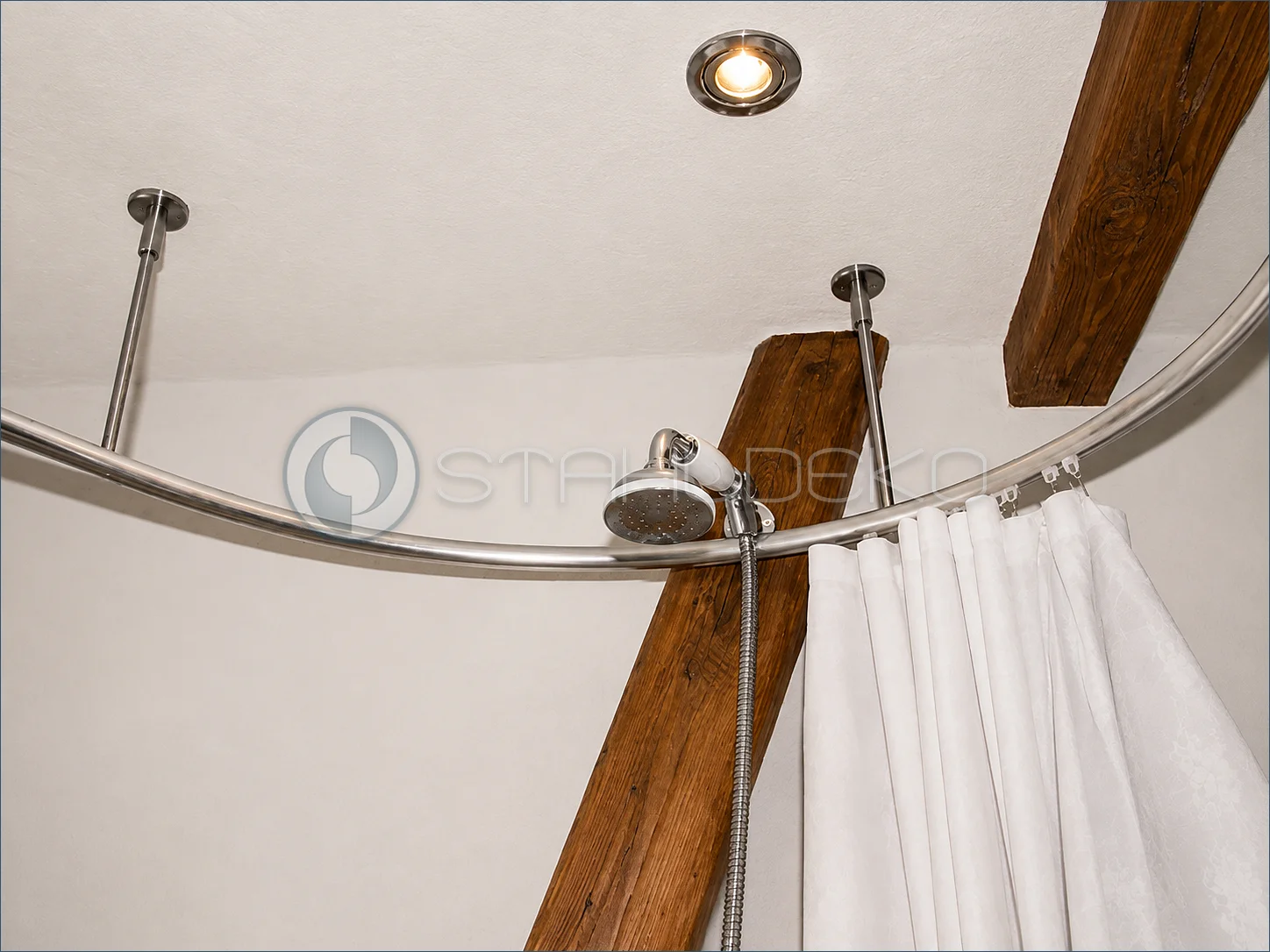

Die Deckenträger können entlang des oberen Befestigungslaufs frei positioniert werden. Dazu werden zunächst die Flachmuttern an den vorgesehenen Befestigungspunkten im Profil verteilt und anschließend die Deckenträgerstangen eingeschraubt. Die Deckensockel werden entsprechend diesen Positionen an der Decke befestigt. Bei den Edelstahl-Deckenträgern kann die Befestigung über die Anschraubplatte oder direkt mit einer geeigneten Spaxschraube erfolgen. Danach wird die komplette ovale Konstruktion angehoben, die Deckenträgerstangen werden in die Sockel eingeschoben und mit den Madenschrauben fixiert. Durch einen Verstellbereich von ca. 15 mm lassen sich die einzelnen Träger in der Höhe fein justieren und die Duschvorhangstange waagerecht ausrichten.

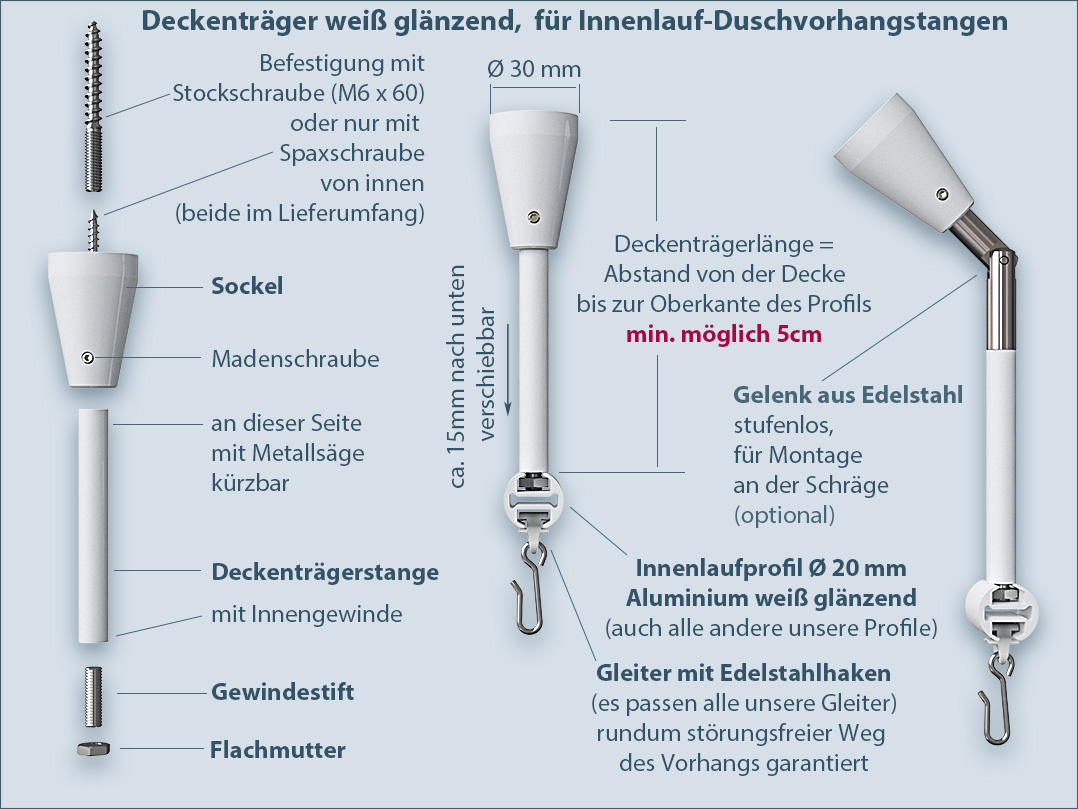

Deckenträger aus Aluminium Weiß glänzend.
Für eine ovale Duschvorhangstange mit weiß glänzend pulverbeschichtetem Aluminiumprofil stehen optisch passende weiße Deckenträger zur Verfügung. Ebenso sind kontrastierende Kombinationen, beispielsweise Weiß mit Edelstahl-Optik, möglich.

Auch die weißen Deckenträger werden über Flachmuttern im oberen Befestigungslauf frei an der ovalen Stange positioniert. Der Deckensockel kann mit der mitgelieferten Stockschraube M6 × 60 oder direkt von innen mit einer geeigneten Spaxschraube befestigt werden. Nach dem Einschieben der Deckenträgerstange in den Sockel wird diese mit der Madenschraube fixiert. Die Höhenposition kann um ca. 15 mm fein eingestellt werden.

Deckenträger aus Aluminium Schwarz matt.
Für schwarze Duschvorhangstangen bieten wir Deckenträger aus Aluminium in Schwarz matt an. Die zurückhaltende, dunkle Oberfläche ergibt insbesondere zusammen mit einem schwarz matten Innenlaufprofil eine optisch einheitliche Konstruktion. Die schwarzen Deckenträger können ebenso mit anderen Profilfarben kombiniert werden.

Aufbau, Positionierung und Höhenjustierung entsprechen der weißen Ausführung. Die Deckenträger können unabhängig von den Gleitern im oberen Befestigungslauf positioniert werden, während der untere Lauf für die Bewegung des Duschvorhangs vollständig frei bleibt.

Material und Farbe der Wandträger

Bei der Ausführung der ovalen Duschvorhangstange mit 2 Wandträgern und 2 Deckenträgern werden die Wandträger ausschließlich in Edelstahl-V2A geliefert. Bitte beachten Sie dies insbesondere bei einer weißen oder schwarzen Duschvorhangstange: Die Wandträger bleiben auch bei diesen Profilfarben in Edelstahl-Ausführung. Die Kombination mit Weiß, Schwarz matt oder Schwarz glänzend ist technisch problemlos möglich und ergibt einen bewussten Materialkontrast.

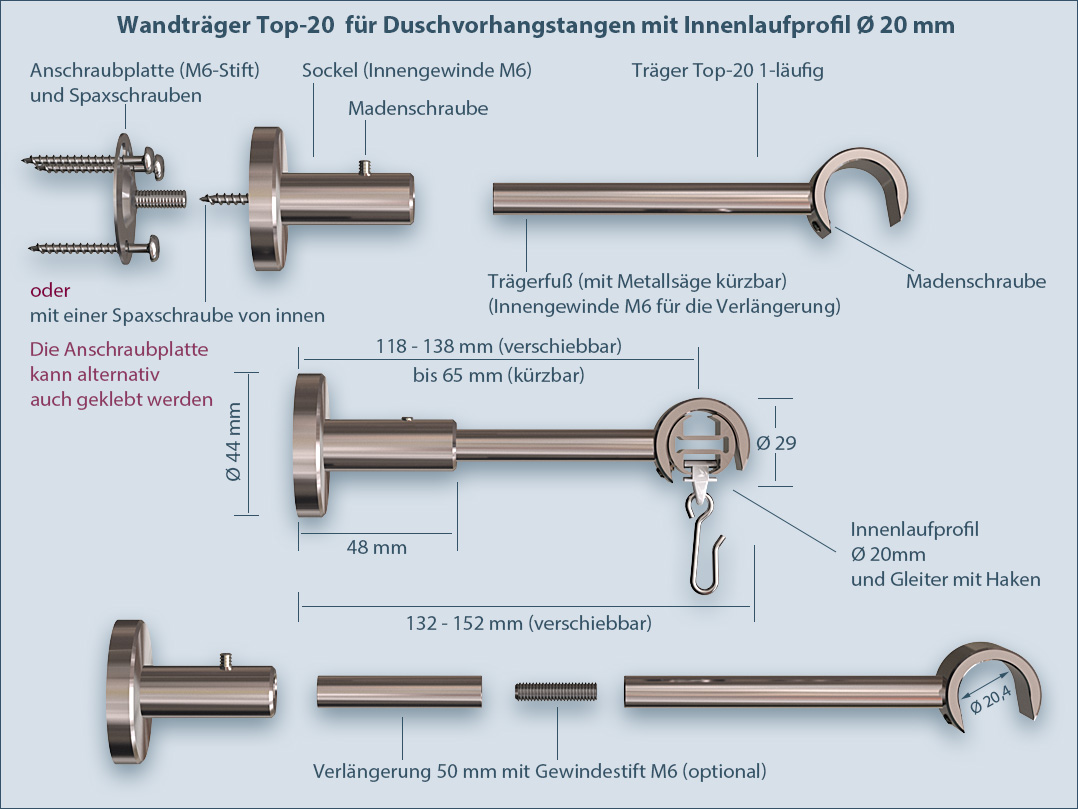

Verwendet wird unser stabiler Wandträger Top-20, speziell passend für das Aluminium-Innenlaufprofil Ø 20 mm. Der Träger umfasst das Profil von oben und wird mit einer Madenschraube sicher fixiert. Der untere Gleiterlauf bleibt dabei vollständig frei. Dadurch können die Gleiter mit Edelstahlhaken und der Duschvorhang auch an den Wandträgern vorbei störungsfrei über die gesamte ovale Stange bewegt werden.

Wandabstand einstellen oder Wandträger kürzen.
Der Wandträger ist serienmäßig verschiebbar und ermöglicht einen Abstand von ca. 118 bis 138 mm von der Wand bis zur Mitte des Innenlaufprofils. Das entsprechende Gesamtmaß bis zur Außenseite des Profils beträgt ca. 132 bis 152 mm. Falls ein kleinerer Wandabstand benötigt wird, kann der Trägerfuß mit einer Metallsäge gekürzt werden. Ein Wandabstand bis ca. 65 mm ist möglich. Wenn wir die Wandträger bereits passend gekürzt liefern sollen, tragen Sie den Wunsch bitte eindeutig im Feld „Bemerkungen“ ein, zum Beispiel: „Wandträger auf 8 cm Wandabstand kürzen.“

Falls ein größerer Wandabstand erforderlich ist, kann der Trägerfuß über sein M6-Innengewinde verlängert werden. Eine 50-mm-Verlängerung mit M6-Gewindestift ist optional möglich. Bitte fragen Sie eine solche Sonderausführung bei Bedarf vor der Bestellung an.

Verschiedene Möglichkeiten der Wandbefestigung.
Der Sockel des Wandträgers kann mit der mitgelieferten Anschraubplatte und geeigneten Schrauben befestigt werden. Alternativ kann der Sockel auch direkt von innen mit einer geeigneten Spaxschraube an der Wand angeschraubt werden. Wenn Bohren nicht gewünscht oder nicht möglich ist, kann die separate Anschraubplatte auf einem dafür geeigneten, tragfähigen Untergrund auch geklebt werden. Der für Untergrund, Feuchtigkeit und Belastung geeignete Montagekleber gehört nicht zum Lieferumfang und muss vom Kunden selbst ausgewählt und beschafft werden.

Montage und Positionierung.
Die beiden Wandträger können entlang der wandseitigen Längsseite der ovalen Duschvorhangstange an geeigneten Positionen platziert werden. Zunächst werden die Sockel an der Wand befestigt. Anschließend werden die Trägerfüße in die Sockel eingeschoben und mit den Madenschrauben fixiert. Danach wird das Ø-20-mm-Innenlaufprofil in die Trägeraufnahme eingesetzt und ebenfalls mit einer Madenschraube gesichert. Durch die verschiebbare Konstruktion kann der Wandabstand vor dem endgültigen Festziehen noch fein angepasst werden. Zusammen mit den beiden gegenüberliegenden Deckenträgern entsteht so eine stabile Wand-/Deckenbefestigung, während der untere Innenlauf für den Duschvorhang rundum frei bleibt.

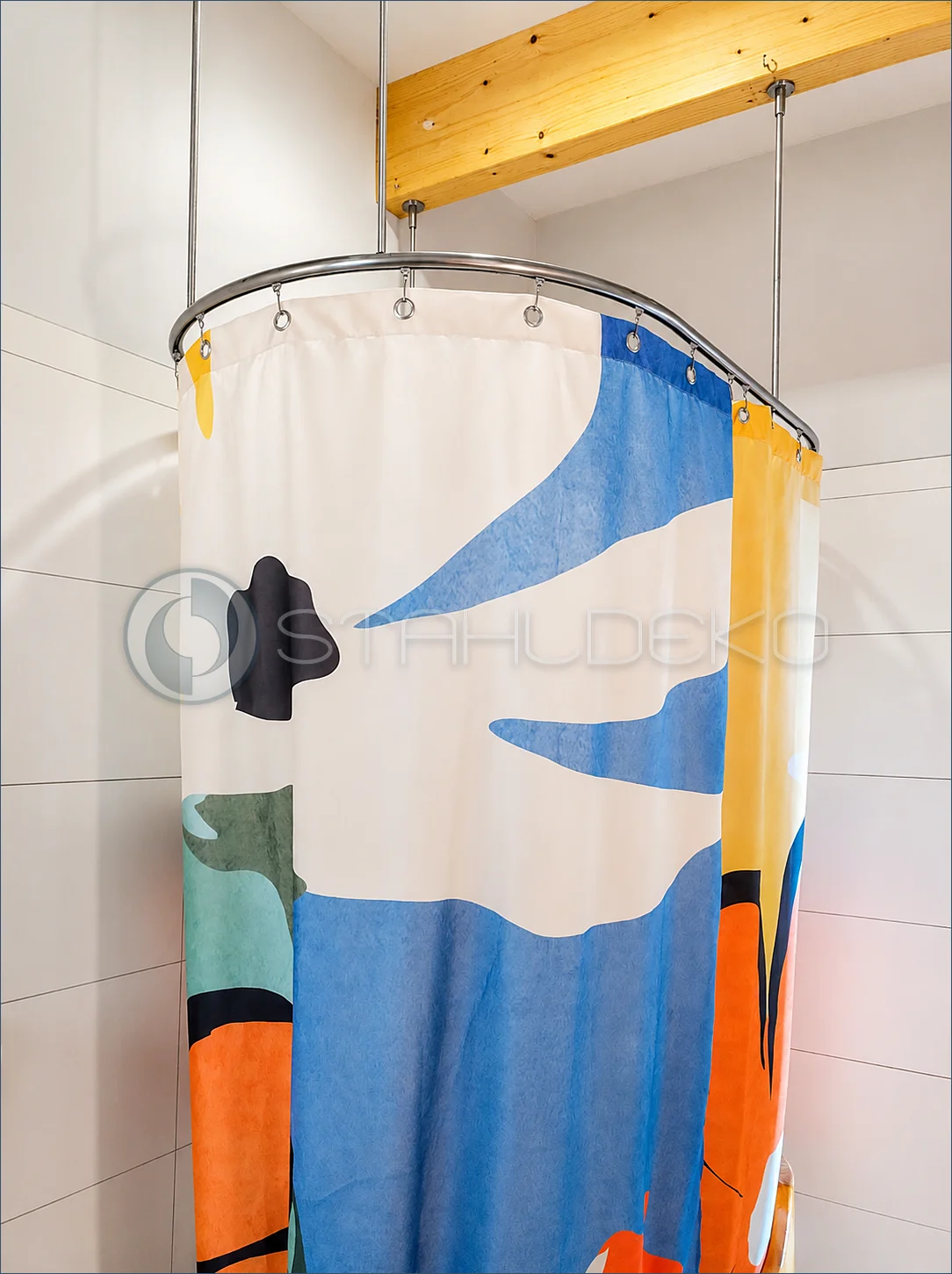

Längere Deckenträger und richtige Deckenträgerlänge

Die standardmäßig gelieferten Deckenträger haben eine Länge von 45 cm. Dieses Maß bezeichnet den Abstand von der Decke bis zur Oberkante des Innenlaufprofils. Ist ein größerer Deckenabstand erforderlich, können im Konfigurator alternativ 60 cm, 80 cm oder 100 cm lange Deckenträger gewählt werden. Auch diese längeren Deckenträger können auf das benötigte Maß gekürzt werden.

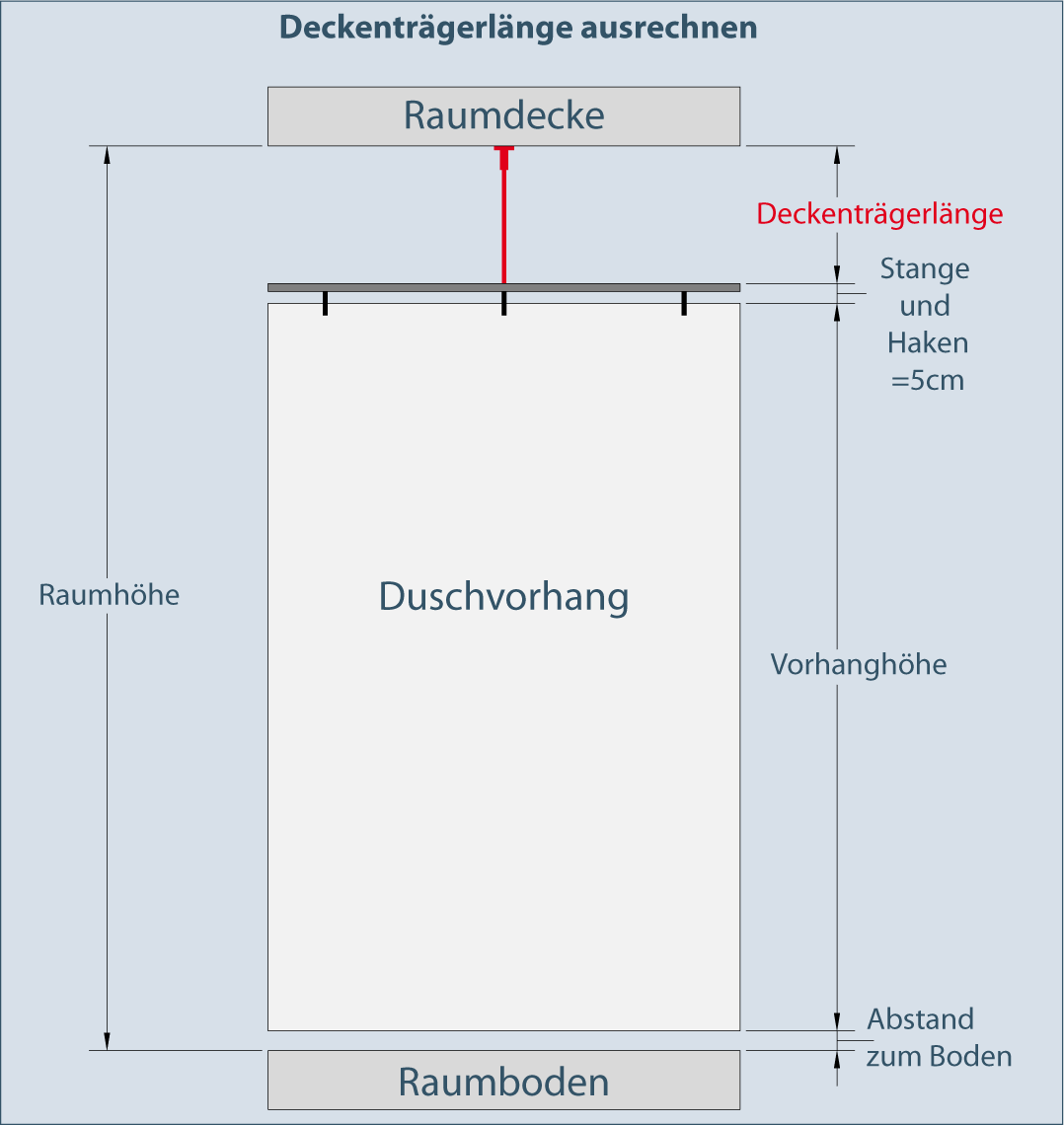

Als Orientierung kann die erforderliche Länge nach folgender Formel ermittelt werden: Deckenträgerlänge = Raumhöhe − Vorhanghöhe − Abstand des Vorhangs zum Boden − ca. 5 cm für Stange und Edelstahlhaken. Der minimale mögliche Abstand von der Decke bis zur Oberkante der Duschvorhangstange beträgt ca. 5 cm.

Die Deckenträgerstangen können bei Bedarf mit einer Metallsäge selbst gekürzt werden. Alternativ können Sie uns die gewünschte Länge bereits bei der Bestellung mitteilen. Bitte formulieren Sie den Kürzungswunsch eindeutig, zum Beispiel: „Alle Deckenträger 38 cm lang liefern“ oder „Alle Deckenträger um 10 cm auf 35 cm kürzen“. Zusätzlich steht am Deckensockel ein Höhen-Verstellbereich von ca. 15 mm für die Feinjustierung und waagerechte Ausrichtung der ovalen Duschvorhangstange zur Verfügung.

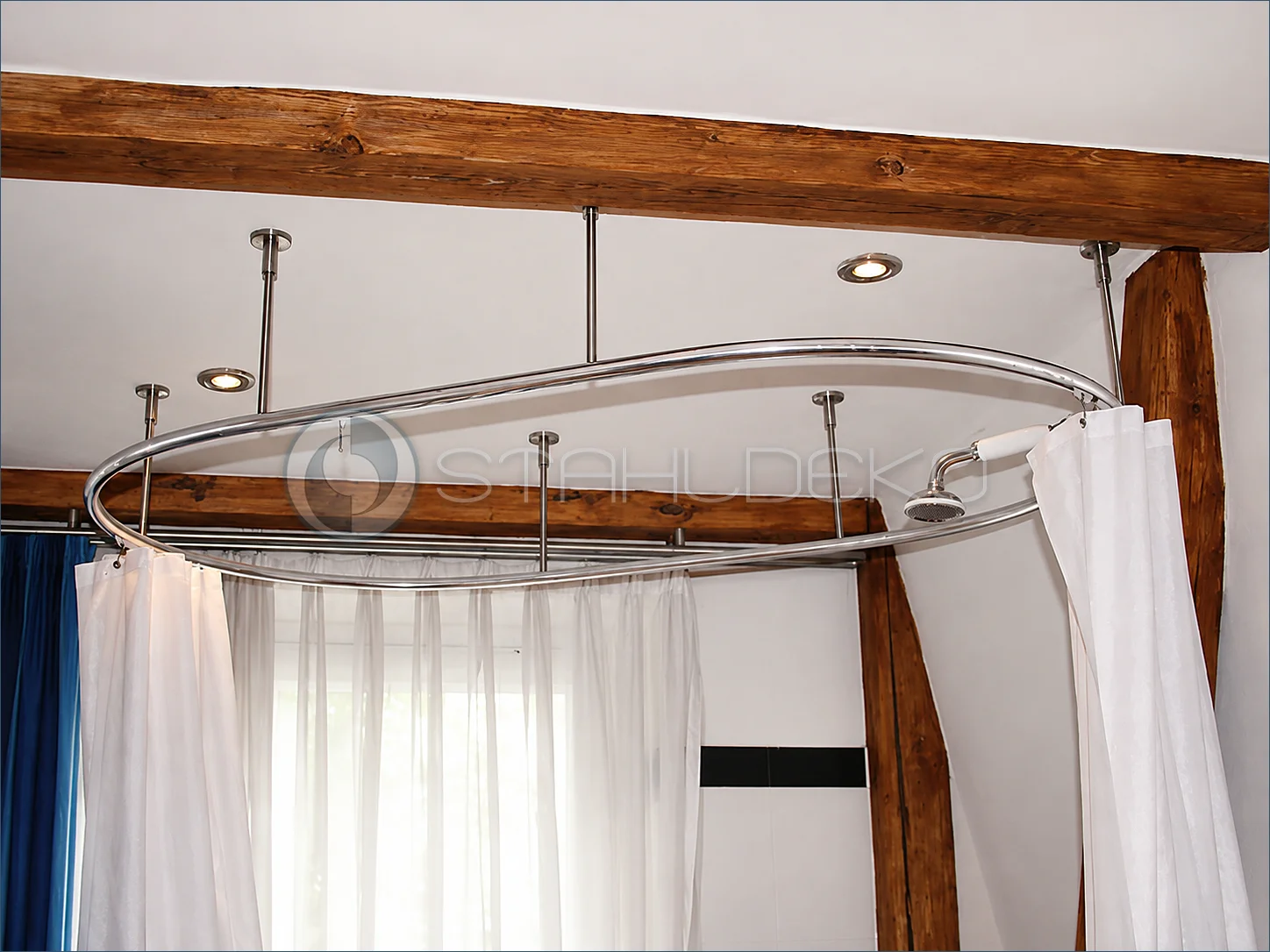

Zusätzliche Deckenträger für höhere Stabilität

Abhängig von der gewählten Ausführung wird die ovale Duschvorhangstange standardmäßig mit 4 Deckenträgern oder mit 2 Deckenträgern und 2 Wandträgern geliefert. Für Einbausituationen, bei denen eine zusätzliche Abstützung gewünscht oder konstruktiv sinnvoll ist, können im Konfigurator 1, 2 oder 3 zusätzliche Deckenträger bestellt werden.

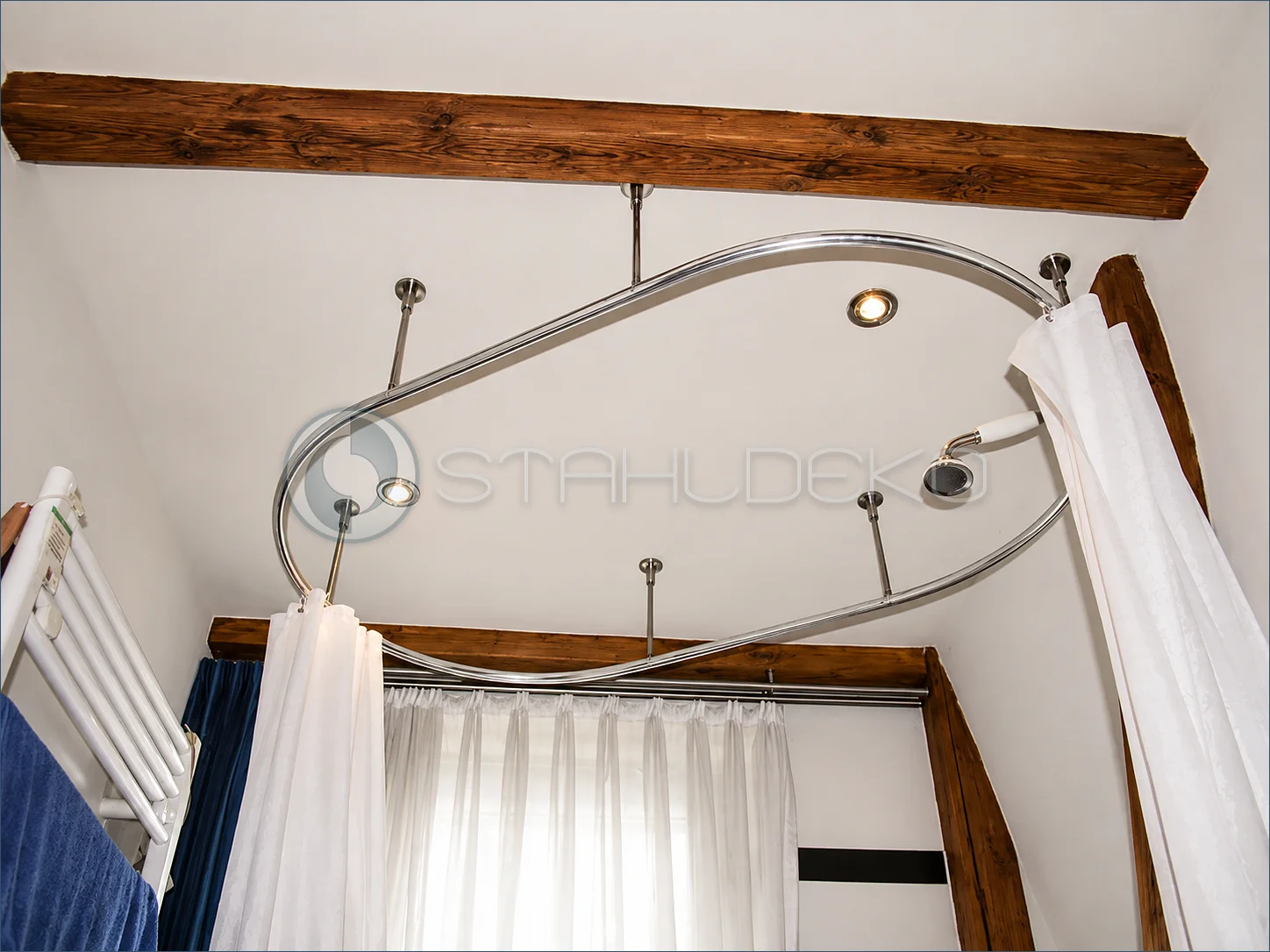

Da der obere Befestigungslauf über die gesamte Duschvorhangstange verläuft, lassen sich zusätzliche Deckenträger weitgehend frei an geeigneten Stellen positionieren. Das ist beispielsweise bei größeren Abhängehöhen, besonderen baulichen Situationen oder dann sinnvoll, wenn eine besonders steife und stabile Konstruktion gewünscht wird. Die zusätzlichen Träger werden nach dem gleichen Prinzip über Flachmuttern im separaten Befestigungslauf montiert. Der darunterliegende Gleiterlauf bleibt davon unberührt, sodass der Duschvorhang weiterhin rundum störungsfrei bewegt werden kann.

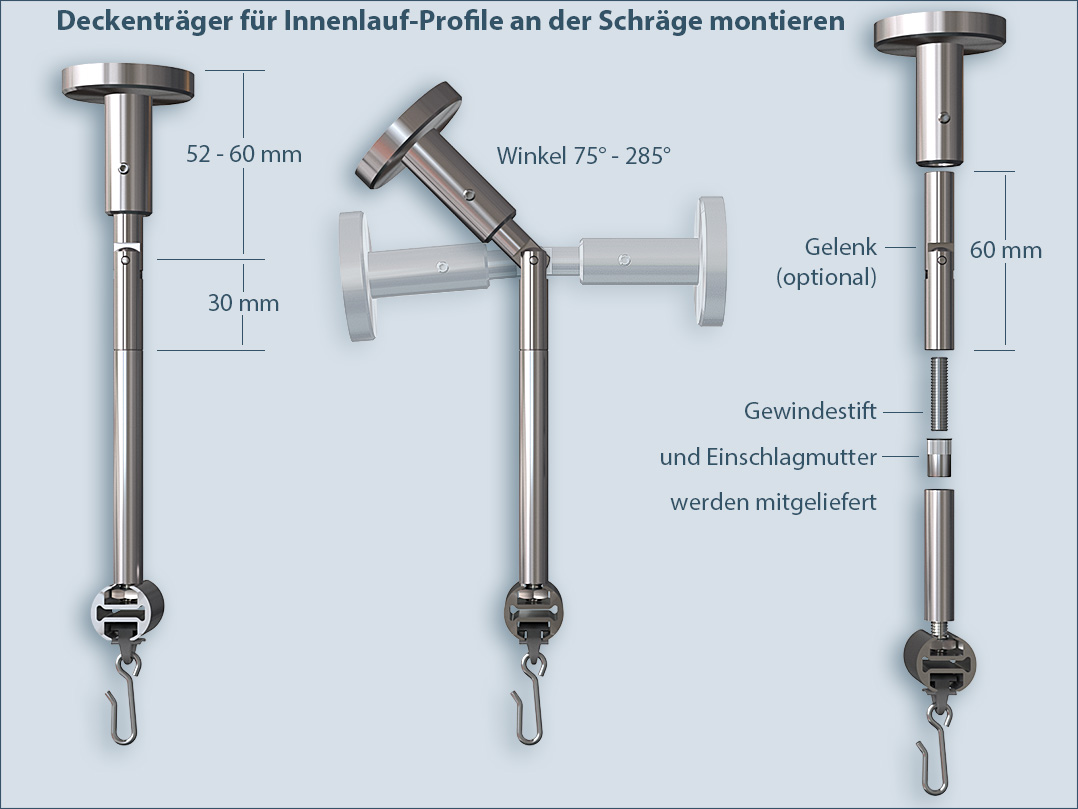

Gelenke für Deckenträger – Montage an Dach- und Deckenschrägen

Liegt einer oder liegen mehrere Befestigungspunkte an einer schrägen Decke, können die betreffenden Deckenträger mit optionalen Gelenken ausgestattet werden. Im Konfigurator können je nach Einbausituation 1, 2, 3 oder 4 Gelenke gewählt werden. Dadurch müssen nur diejenigen Deckenträger mit einem Gelenk ausgestattet werden, die tatsächlich an einer Schräge befestigt werden.

Das Gelenk wird zwischen Deckensockel und Deckenträgerstange eingesetzt und ermöglicht die stufenlose Anpassung an unterschiedliche Neigungswinkel. Gewindestift und Einschlagmutter für die Verbindung werden mitgeliefert. Auf diese Weise kann die Deckenträgerstange senkrecht zur Duschvorhangstange verlaufen, obwohl der zugehörige Sockel an einer schrägen Fläche befestigt ist.

Deckenträger mit und ohne Gelenk können problemlos innerhalb einer ovalen Duschvorhangstange kombiniert werden. Das ist beispielsweise sinnvoll, wenn nur ein Teil der Befestigungspunkte im Bereich einer Dachschräge liegt. Die Gelenke werden ausschließlich in Edelstahl angeboten, können technisch jedoch ebenso mit weißen oder schwarzen Deckenträgern kombiniert werden.

Zusätzliche Gleiter mit Edelstahlhaken

Abhängig von der gewählten Größe der ovalen Duschvorhangstange wird bereits eine passende Anzahl an Gleitern mit Edelstahlhaken mitgeliefert. Die jeweilige Stückzahl wird direkt bei der Größen-Auswahl angezeigt. Falls Sie mehr Haken benötigen, können Sie im Konfigurator zusätzlich 2 bis 20 Stück auswählen und zur gewünschten Ausführung hinzufügen.

Die Gleiter bestehen aus hochwertigem, wasser-, temperatur- und lichtbeständigem Kunststoff und werden farblich passend zum gewählten Innenlaufprofil geliefert: weiß, schwarz oder hellgrau. An jedem Gleiter befindet sich ein speziell gebogener Haken aus Edelstahl. Dadurch entsteht eine sehr stabile, langlebige und zugleich kompakte Aufhängung für den Duschvorhang.

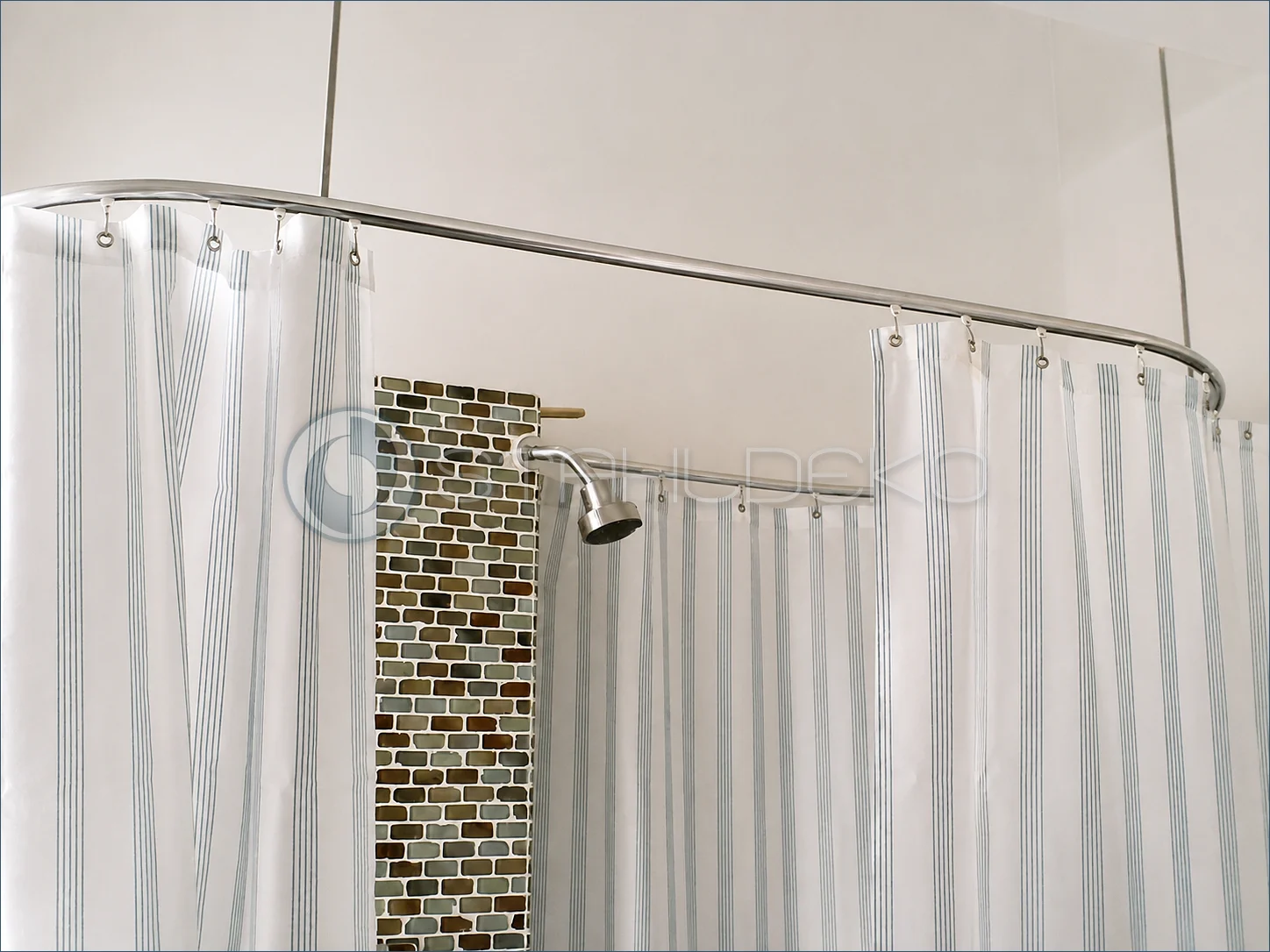

Die Gleiter laufen im unteren Innenlauf der Duschvorhangstange und können über den gesamten Umfang der ovalen Stange störungsfrei bewegt werden. Befestigungspunkte der Deckenträger liegen dagegen im getrennten oberen Befestigungslauf und beeinträchtigen den Lauf des Vorhangs nicht.

Nicht benötigte Gleiter können auf Wunsch einfach an der Duschvorhangstange verbleiben. Durch die sehr stabile Ausführung der Edelstahlhaken lassen sie sich zusätzlich praktisch als kleine Handtuchhaken, Bademantelhaken oder Haken für Waschlappen verwenden. Sie benötigen dabei kaum zusätzlichen Platz und können jederzeit entlang der Stange verschoben werden.

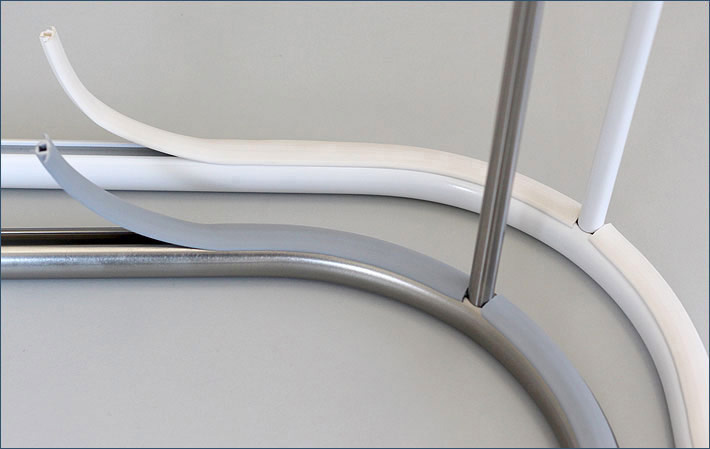

Abdeckung für den Befestigungslauf

Für den oberen Befestigungslauf der ovalen Duschvorhangstange kann optional eine flexible Gummi-Abdeckung gegen Staub, Schmutz und Feuchtigkeit bestellt werden. Die Abdeckung wird farblich passend zur gewählten Profilfarbe geliefert: Weiß, Schwarz oder Hellgrau.

Das elastische Abdeckband wird in einem Stück passend zur gewählten Stangengröße geliefert. Nach der Montage der Duschvorhangstange kann die Abdeckung mit einer normalen Schere in einzelne Abschnitte geschnitten und zwischen den Deckenträgern beziehungsweise Wandträgern in den oberen Befestigungslauf eingedrückt werden.

Dadurch bleibt der Befestigungslauf weitgehend geschlossen und Wasser, Staub und Schmutz können sich dort deutlich schlechter ansammeln. Der darunterliegende Gleiterlauf bleibt vollständig frei, sodass sich der Duschvorhang weiterhin störungsfrei über den gesamten Umfang der ovalen Duschvorhangstange bewegen lässt.

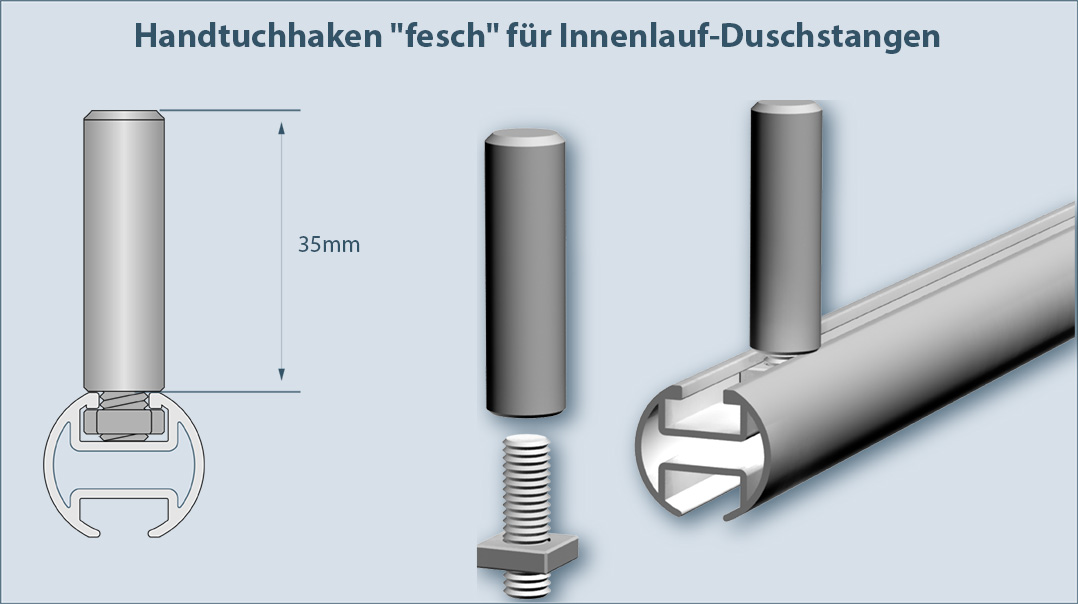

Bademantel- und Handtuchhaken „fesch“ aus Edelstahl-V2A

Als praktische Ergänzung können Sie die ovale Duschvorhangstange mit unseren kompakten Bademantel- und Handtuchhaken „fesch“ aus Edelstahl-V2A ausstatten. Im Konfigurator können je nach Bedarf 1, 2, 3 oder 4 Stück bestellt werden.

Die Haken werden direkt im oberen Befestigungslauf der Innenlauf-Duschvorhangstange montiert. Dazu wird die Flachmutter an die gewünschte Position geschoben und der Haken eingeschraubt. Dadurch können die Haken nahezu frei entlang der Stange positioniert werden, ohne den unteren Gleiterlauf zu beeinträchtigen.

Der Haken selbst ist als schlanker, vertikaler Edelstahlstift mit ca. 35 mm Länge und ca. 10 mm Durchmesser ausgeführt. Trotz der kompakten Abmessungen ist die Konstruktion sehr stabil und eignet sich hervorragend für Bademäntel, Badetücher, Handtücher oder Waschlappen. So kann die Duschvorhangstange gleichzeitig als praktische Handtuchstange genutzt werden.

Die Haken werden ausschließlich aus Edelstahl-V2A angeboten. Sie können jedoch technisch und optisch auch mit weißen oder schwarzen Aluminiumprofilen kombiniert werden. Da sich die Befestigung vollständig im separaten oberen Lauf befindet, bleibt der Weg des Duschvorhangs auch bei montierten Handtuch- oder Bademantelhaken rundum störungsfrei.
